Snelle details:
Kernnummer: 2, 4, 6
Diameter: 0,5 mm tot 12,7 mm
Gebruik: voor het maken van thermocouples
Isolator: 99,6% hoog zuiverheids MgO
Monstertyd: alle soorten op voorraad
Handelsvoorwaarden: FOB, EXW, CIF, CFR
Betalingstermijn: T/T, Western Union, L/C
Verpakkingsmateriaal: SS321(SS304), SS316
Toepassing: aansluiting met thermocouple en instrumentenmachine
Het materiaal van de geleider: NiCr-NiSi, NiCrSi-NiSi), NiCr-Konstantan, Fe-Konstantan, Cu-Konstanta
Naam:Type K/N/T/J/B/S/E Thermocouple Mineral Isolated Cable (MI-kabel)
Type voor schede draad type K
| Productnaam |
Code |
Type |
Shaethmateriaal |
Buiten Dia. |
Temperatuur |
| NiCr-NiSi /NiCr-NiAl |
KK |
K |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5-3.2 |
600 |
| 4.0-8.0 |
800 |
| SS310 Inconel600 |
0.5-1.0 |
500 |
| 1.5-3.2 |
800 |
| 4.0-6.4 |
900 |
| 8.0-12.7 |
1000 |
| NiCrSi-NiSi |
NK |
N |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5-3.2 |
600 |
| 4.0-8.0 |
800 |
| SS310 Inconel600 |
0.5-1.0 |
500 |
| 1.5-3.2 |
800 |
| 4.0-6.4 |
900 |
| 8.0-12.7 |
1000 |
| NiCr-Konstantan |
EK |
E |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5-3.2 |
600 |
| 4.0-8.0 |
800 |
| Fe-Konstantan |
JK |
J |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5-3.2 |
600 |
| 4.0-8.0 |
800 |
| Cu-Konstantan |
TK |
T |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5-3.2 |
600 |
| 4.0-8.0 |
800 |
| RhPt10-Ph |
SK |
S |
Inconel600 |
6.0-12.7 |
1100 |
Precisiteit voor schede draad type K
| Type |
Klasse I |
|
Klasse II |
| Precisiteit |
Temperatuurbereik |
|
Precisiteit |
Temperatuurbereik |
| K |
± 1,5°C |
-40~375°C |
|
± 2,5°C |
-40~375°C |
| ± 0,4% |
375°C-1000°C |
|
± 0,75% |
375°C-1000°C |
| N |
± 1,5°C |
-40~375°C |
|
± 2,5°C |
-40~375°C |
| ± 0,4% |
375°C-1000°C |
|
± 0,75% |
375°C-1000°C |
| E |
± 1,5°C |
-40~375°C |
|
± 2,5°C |
-40~375°C |
| ± 0,4% |
375°C-800°C |
|
± 0,75% |
375°C-800°C |
| J |
± 1,5°C |
-40~375°C |
|
± 2,5°C |
-40~375°C |
| ± 0,4% |
375°C-800°C |
|
± 0,75% |
375°C-800°C |
| T |
± 0,5°C |
-40°C tot 125°C |
|
±1,0°C |
-40°C tot 125°C |
| ± 0,4% |
125°C-350°C |
|
± 0,75% |
125°C-350°C |
| S |
0-1100°C |
±1,0°C |
|
0-1100°C |
± 1,5°C |
1. Toepassing
Thermocouple minerale geïsoleerde kabel wordt op grote schaal toegepast in de industrie, worden gebruikt voor stroom- en besturingscircuits van kritieke apparatuur, zoals temperatuurmeters;een bewezen keuze voor de fabricage van hoogtemperatuursonden.
2. bouw
Het wordt gemaakt door één of meer draadgeleiders in een cirkelvormige koperbuis te plaatsen en de tussenliggende ruimtes te vullen met droog magnesiumoxidepoeder.
De totale montage wordt vervolgens tussen rollen geperst om de diameter te verkleinen (en de lengte te vergroten).
Een met mineralen geïsoleerde thermocouple (MI) -kabel is een gespecialiseerd type kabel die wordt gebruikt voor temperatuurmeting in verschillende industriële toepassingen.Het bestaat uit twee verschillende metalen draden (meestal van verschillende legeringen) die aan één uiteinde met elkaar verbonden zijn om een thermocouple-verbinding te vormenDe verbinding wordt vervolgens ingesloten in een mineraal isolatiemateriaal, meestal magnesiumoxide (MgO), dat elektrische isolatie en mechanische bescherming biedt.
De minerale isolatie is dicht om de thermocouple draden verpakt, waardoor een goede thermische geleidbaarheid tussen de draden en de buitenmantel wordt gewaarborgd.De buitenmantel is meestal gemaakt van een corrosiebestendig materiaal zoals roestvrij staal of Inconel.
De MI-constructie biedt verschillende voordelen voor thermocouple-toepassingen.De minerale isolatie beschermt de thermocouple draden tegen oxidatie, verontreiniging en vochtinvoer, waardoor nauwkeurige en betrouwbare temperatuurmetingen worden gewaarborgd.
Mineralisch geïsoleerde thermocouple kabels kunnen worden aangepast met verschillende draadmaterialen en omhulselgroottes om aan specifieke temperatuurbereiken en omgevingsomstandigheden te voldoen.Ze worden vaak gebruikt in industrieën zoals petrochemie., energieopwekking, metaalverwerking en ruimtevaart, waar een nauwkeurige en robuuste temperatuurmeting vereist is.

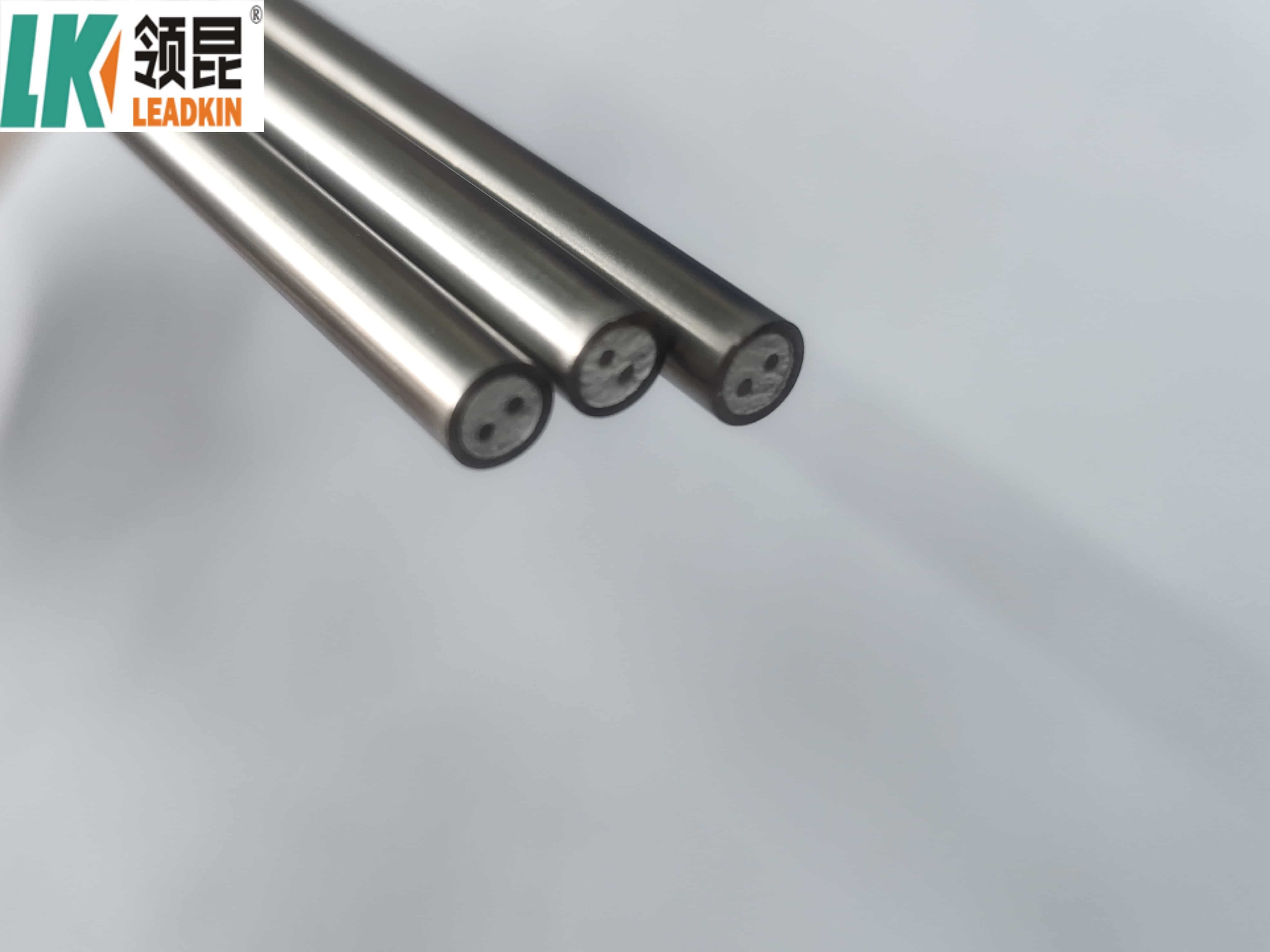

Foto's van het product
Bedrijfsgegevens:
A. Hoofdproducten
B. Pakket
We voegen thermisch krimpbuis en plastic film toe om een hoge isolatieweerstand te garanderen.
Behalve de notities, hebben we ook een toegangskaart en testrapport voor elke kabel.
C. tentoonstelling
Ondersteuning en diensten:
Met een verscheidenheid aan opties voor thermocouple-types, zijn onze thermocouple-kabels ontworpen om nauwkeurige temperatuurmetingen te leveren, zelfs in hoge temperatuuromgevingen.materialen voor de omhulselOnze kabels zijn ook zeer duurzaam en bestand tegen trillingen en schokken.
Wij bieden technische ondersteuning en diensten voor onze mineraal geïsoleerde thermocouple kabels, waaronder:
- Aanwijzingen voor de selectie van het thermocoupletype, de omhulsel en het isolatiemateriaal
- Bijstand bij de installatie en het onderhoud van kabels
- Probleemoplossing en probleemoplossing
- Reparatie- en garantiewerkzaamheden
Ons team van experts is toegewijd aan het garanderen van het hoogste niveau van klanttevredenheid en het leveren van betrouwbare oplossingen voor uw temperatuurmetingsbehoeften.
