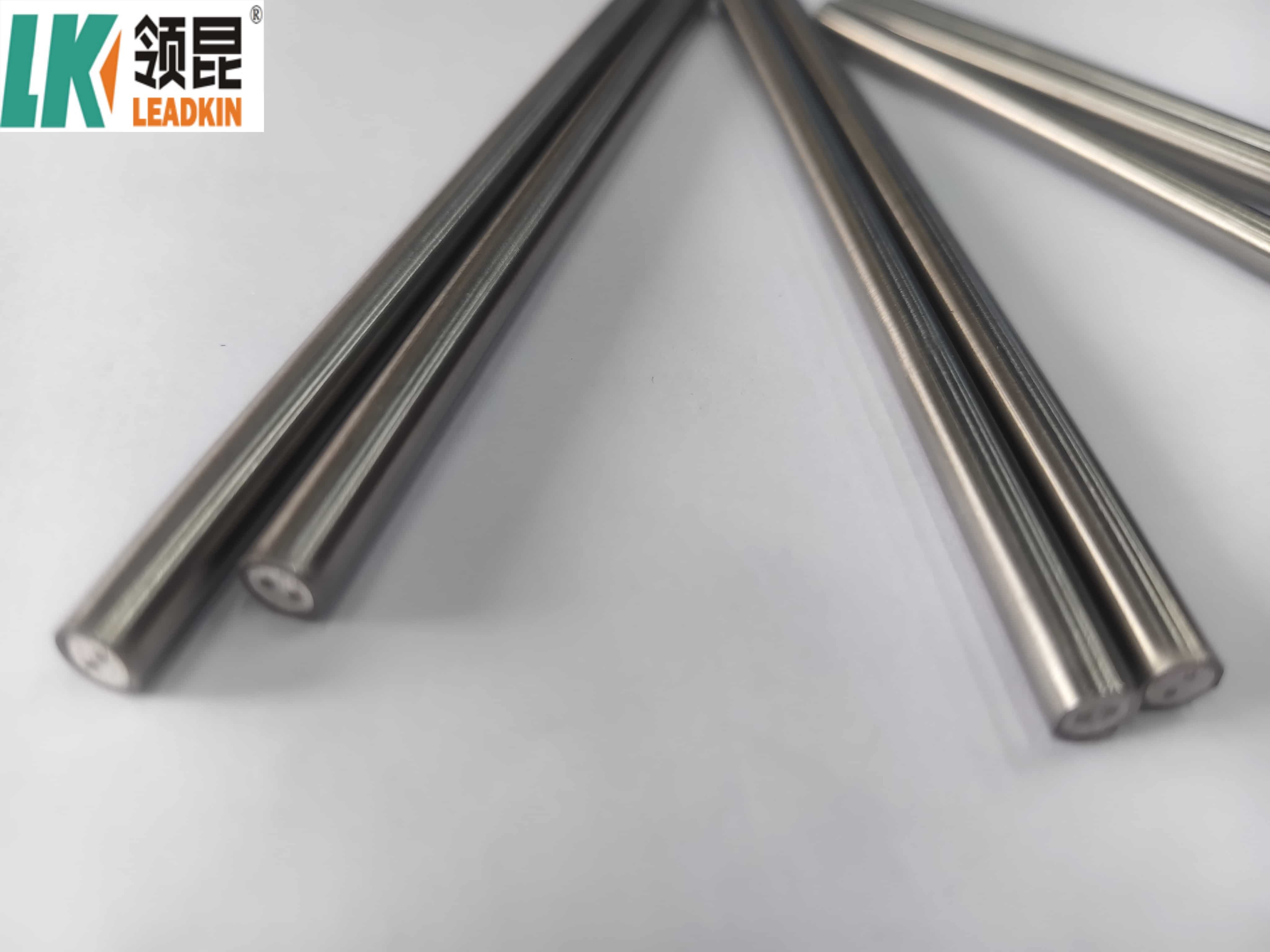

Mineraalgeïsoleerde metalen omhulde kabel voor thermocouple- en instrumentmachineverbinding
| Core: | 2,3,4,6 | Insulation: | MgO |
| Warranty: | 1 jaar | Temperature Range: | 200°C-1000°C |
| Accuracy: | Klasse I, II, III | Outside Dia: | 0,5-12,7 mm |
| Package: | Karton. Pallet | Function: | Temperatuur test |
| Cable Length: | 1-5m of op maat | Thermocouple Type: | K/N/E/J/T/S/R/B |
| High Light: | Mineraalgeïsoleerde thermocoppelkabel,metalen omhulde instrumentkabel,kabel voor thermocoupleverbinding met garantie |
||
Snelle details:
Type:K/N/E/J/T/S/R/B
Plaats van oorsprong: Zhejiang, China (vastland)
Naast de in de bijlage bij Verordening (EG) nr. 1907/2006 vermelde parameters moet de in de bijlage bij Verordening (EG) nr. 1907/2006 vermelde methode worden toegepast.
Kernnummer: 2,3,4,6
Anorganisch mineraal isolatiemateriaal lood: Ni, Cu
Isolator: 99,6% hoog zuiverheids MgO
Certificaat:ISO9001, IATF16949, CE
Toepassing: aansluiting met thermocouple en instrumentenmachine
met een vermogen van meer dan 10 W,SS304S, SS316L, SS316, Cu
Schede Dia ((mm): φ3.0, φ4.0, φ6.0, φ8.0
Type voor schede draad type K:
| Productnaam | Code | Type | Shaethmateriaal | Buiten Dia. | Temperatuur |
| NiCr-NiSi /NiCr-NiAl | KK | K | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| SS310 Inconel600 | 0.5-1.0 | 500 | |||
| 1.5-3.2 | 800 | ||||
| 4.0-6.4 | 900 | ||||
| 8.0-12.7 | 1000 | ||||
| NiCrSi-NiSi | NK | N | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| SS310 Inconel600 | 0.5-1.0 | 500 | |||
| 1.5-3.2 | 800 | ||||
| 4.0-6.4 | 900 | ||||
| 8.0-12.7 | 1000 | ||||
| NiCr-Konstantan | EK | E | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| Fe-Konstantan | JK | J | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| Cu-Konstantan | TK | T | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| RhPt10-Ph | SK | S | Inconel600 | 6.0-12.7 | 1100 |
Verschillende temperatuurmetingsmediums en bedrijfsomstandigheden hebben invloed op de levensduur en het temperatuurbereik van gepantserde thermoparen; de gegevens in de tabel zijn slechts aanbevolen gegevens.
Precisiteit voor schede draad type K
| Type | Klasse I | Klasse II | ||
| Precisiteit | Temperatuurbereik | Precisiteit | Temperatuurbereik | |
| K | ± 1,5°C | -40~375°C | ± 2,5°C | -40~375°C |
| ± 0,4% | 375°C-1000°C | ± 0,75% | 375°C-1000°C | |
| N | ± 1,5°C | -40~375°C | ± 2,5°C | -40~375°C |
| ± 0,4% | 375°C-1000°C | ± 0,75% | 375°C-1000°C | |
| E | ± 1,5°C | -40~375°C | ± 2,5°C | -40~375°C |
| ± 0,4% | 375°C-800°C | ± 0,75% | 375°C-800°C | |
| J | ± 1,5°C | -40~375°C | ± 2,5°C | -40~375°C |
| ± 0,4% | 375°C-800°C | ± 0,75% | 375°C-800°C | |
| T | ± 0,5°C | -40°C tot 125°C | ±1,0°C | -40°C tot 125°C |
| ± 0,4% | 125°C-350°C | ± 0,75% | 125°C-350°C | |
| S | 0-1100°C | ±1,0°C | 0-1100°C | ± 1,5°C |
Over dit product:
Thermocoupleverbindingen:
MI-kabels worden gewoonlijk gebruikt om thermocouples aan te sluiten op temperatuurmetingstoestellen in toepassingen zoals ovens, ovens en chemische verwerkingsinstallaties.
Instrumenten:
Geschikt voor het aansluiten van verschillende instrumenten in procesbesturingssystemen, met inbegrip van druk-, stroom- en niveau sensoren.
Olie- en gasindustrie:
Gebruikt bij booroperaties, pijpleidingen en raffinaderijen om temperaturen in extreme omgevingen te controleren.
Energieopwekking:
Gebruikt in turbines, ketels en andere kritieke componenten waar nauwkeurige temperatuurmeting essentieel is voor veiligheid en efficiëntie.
HVAC-systemen:
Gebruikt in verwarmings-, ventilaties- en airconditioningsystemen voor nauwkeurige temperatuurbewaking en -controle.
Installatie overwegingen:
Buigradius: MI-kabels hebben een bepaalde minimale buigradius die tijdens de installatie moet worden nageleefd om schade aan de isolatie te voorkomen.
Beëindigingstechnieken: Er moeten passende krimp- of lastechnieken worden gebruikt om te zorgen voor betrouwbare elektrische verbindingen aan de thermocouple-koppelingen.
Omgevingsfactoren: Bij de selectie en installatie van MI-kabels is het van cruciaal belang om rekening te houden met factoren zoals temperatuur, druk en blootstelling aan chemische stoffen.
Toepassingen:
- Verbrandingsinstallaties voor vaste afvalstoffen
- Metalenpoeder sinteren
- Verbranding van keramische materialen
- met een vermogen van niet meer dan 50 kW
- warmtewisselaars met brandstof
- met een vermogen van niet meer dan 50 kW
- Kernenergiecentrales of energiecentrales op koolwaterstofbasis
- En nog veel meer...
- Kabels met schede worden gebruikt voor verschillende toepassingen, waaronder:
- Bedrading van woningen
- Commerciële elektrische systemen
- Industriële machines
- Verdeling van elektriciteit
- Buiteninstallaties
- Zware apparatuur
- Omgevingsresistentie:
- Veel schede-kabels zijn ontworpen om bestand te zijn tegen vocht, chemicaliën, UV-straling en temperatuurschommelingen, waardoor ze geschikt zijn voor verschillende omgevingen.
- Overwegingen bij het kiezen van schedekabels:
- Toepassingsvereisten: Kies het type schede kabel op basis van de specifieke toepassing, rekening houdend met factoren zoals mechanische bescherming, blootstelling aan het milieu en elektrische vereisten.
- Naleving van normen: Zorg ervoor dat de kabel voldoet aan de relevante elektrische codes en veiligheidsnormen voor uw regio (bijvoorbeeld NEC in de Verenigde Staten).
- Standaardspanning: Controleer of de standaardspanning van de kabel geschikt is voor uw toepassing.
- Installatiemethode: overweeg hoe de kabel wordt geïnstalleerd (bijv. leiding, directe begravenheid, enz.) en kies een omhulttype die bij die installatiemethode past.
- Samengevat zijn schedekabels essentiële onderdelen in elektrische installaties, die bescherming, isolatie en flexibiliteit bieden voor een breed scala aan toepassingen.
Foto's van het product:
Bedrijfsgegevens:
A. Hoofdproducten
B. Pakket
We voegen thermisch krimpbuis en plastic film toe om een hoge isolatieweerstand te garanderen.
Behalve de notities, hebben we ook een toegangskaart en testrapport voor elke kabel.
C. Mi-kabel Productielijn
We hebben hoogwaardige professionele producten, evenals geavanceerde productlijnen en apparatuur.Alle producten voldoen aan de internationale kwaliteitsnormen en worden zeer gewaardeerd in verschillende markten over de hele wereld.Naast de toenemende vraag van de markt, voldoen wij voortdurend aan onze klanten door producten te updaten om de productiesystemen te verbeteren, de kwaliteit te verbeteren.
Opdracht:
1Precies.
2- Bevestig de prijs, de handelsvoorwaarde, de doorlooptijd, de betalingstermijn, enz.
3. LEADKIN-verkoop stuurt de proforma factuur met LEADKIN-zegel.
4De klant regelt de betaling voor de borg en stuurt ons een bankbewijs.
5. Midden Productie-stuur foto's om de productielijn te laten zien waarin u uw producten kunt zien. Bevestig de geschatte levertijd opnieuw.
6Eindproductie - Massaproductieproducten foto's.
7De klanten betalen voor het saldo en LEADKIN stuurt de goederen.
8De bestelling is perfect afgerond als u de goederen ontvangt en er tevreden mee bent.
9Feedback aan LEADKIN over kwaliteit, service, marktfeedback en suggesties.
1Wat zijn de voordelen van het gebruik van thermocouples?
Een breed temperatuurbereik.
Snelle reactietijd.
Eenvoudig en robuust ontwerp.
Relatief goedkoop.
Kan worden gebruikt in verschillende omgevingen, met inbegrip van extreme omstandigheden.
2Wat zijn de nadelen van thermocouples?
Niet-lineaire output, kalibratie vereist.
De nauwkeurigheid kan lager zijn dan die van andere temperatuursensoren (zoals RTD's).
Vereist compensatie van de referentiekoppeling voor nauwkeurige metingen.
Gevoelig voor elektromagnetische interferentie.
