Mineraal geïsoleerde metalen beklede kabel De ultieme keuze voor industriële
| Core: | 2,3,4,6 | Insulation: | MgO |
| Warranty: | 1 jaar | Temperature Range: | 200°C-1000°C |
| Accuracy: | Klasse I, II, III | Outside Dia: | 0,5-12,7 mm |
| Package: | Karton. Pallet | Function: | Temperatuur test |
| Cable Length: | 1-5m of op maat | Thermocouple Type: | K/N/E/J/T/S/R/B |
| High Light: | mineraal geïsoleerde metalen omhulde kabel industrieel,metalen omhulde kabel met garantie,kabel met minerale isolatie voor industrieel gebruik |
||
Snelle details:
Type:K/N/E/J/T/S/R/B
Plaats van oorsprong: Zhejiang, China (vastland)
Naast de in de bijlage bij Verordening (EG) nr. 1907/2006 vermelde parameters moet de in de bijlage bij Verordening (EG) nr. 1907/2006 vermelde methode worden toegepast.
Kernnummer: 2,3,4,6
Anorganisch mineraal isolatiemateriaal lood: Ni, Cu
Isolator: 99,6% hoog zuiverheids MgO
Certificaat:ISO9001, IATF16949, CE
Toepassing: aansluiting met thermocouple en instrumentenmachine
met een vermogen van meer dan 10 W,SS304S, SS316L, SS316, Cu
Schede Dia ((mm): φ3.0, φ4.0, φ6.0, φ8.0
Type voor schede draad type K:
| Productnaam | Code | Type | Shaethmateriaal | Buiten Dia. | Temperatuur |
| NiCr-NiSi /NiCr-NiAl | KK | K | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| SS310 Inconel600 | 0.5-1.0 | 500 | |||
| 1.5-3.2 | 800 | ||||
| 4.0-6.4 | 900 | ||||
| 8.0-12.7 | 1000 | ||||
| NiCrSi-NiSi | NK | N | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| SS310 Inconel600 | 0.5-1.0 | 500 | |||
| 1.5-3.2 | 800 | ||||
| 4.0-6.4 | 900 | ||||
| 8.0-12.7 | 1000 | ||||
| NiCr-Konstantan | EK | E | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| Fe-Konstantan | JK | J | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| Cu-Konstantan | TK | T | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| RhPt10-Ph | SK | S | Inconel600 | 6.0-12.7 | 1100 |
Verschillende temperatuurmetingsmediums en bedrijfsomstandigheden hebben invloed op de levensduur en het temperatuurbereik van gepantserde thermoparen; de gegevens in de tabel zijn slechts aanbevolen gegevens.
Precisiteit voor schede draad type K
| Type | Klasse I | Klasse II | ||
| Precisiteit | Temperatuurbereik | Precisiteit | Temperatuurbereik | |
| K | ± 1,5°C | -40~375°C | ± 2,5°C | -40~375°C |
| ± 0,4% | 375°C-1000°C | ± 0,75% | 375°C-1000°C | |
| N | ± 1,5°C | -40~375°C | ± 2,5°C | -40~375°C |
| ± 0,4% | 375°C-1000°C | ± 0,75% | 375°C-1000°C | |
| E | ± 1,5°C | -40~375°C | ± 2,5°C | -40~375°C |
| ± 0,4% | 375°C-800°C | ± 0,75% | 375°C-800°C | |
| J | ± 1,5°C | -40~375°C | ± 2,5°C | -40~375°C |
| ± 0,4% | 375°C-800°C | ± 0,75% | 375°C-800°C | |
| T | ± 0,5°C | -40°C tot 125°C | ±1,0°C | -40°C tot 125°C |
| ± 0,4% | 125°C-350°C | ± 0,75% | 125°C-350°C | |
| S | 0-1100°C | ±1,0°C | 0-1100°C | ± 1,5°C |
Over dit product:
Mineraal geïsoleerde thermocouple kabels zijn gespecialiseerde kabels die worden gebruikt voor temperatuurmeting in extreme omgevingen.
Een thermo-parentemperatuursonde is een soort temperatuursensor die het thermo-elektrische effect gebruikt om de temperatuur te meten.werkingsbeginsel, soorten, toepassingen en overwegingen:
Overzicht
Definitie: Een temperatuursonde met thermocouple bestaat uit twee verschillende metalen draden die aan het ene uiteinde zijn verbonden, waardoor een spanning wordt gegenereerd die overeenkomt met temperatuurverschillen.Deze spanning kan worden gemeten en omgezet in een temperatuurmeting.
Bouw
Draden: De sonde is gemaakt van twee verschillende geleidende metalen (meestal koper, nikkel, chromel, alumel, enz.) die een verbinding vormen.
Sluitpunt: het punt waar de twee draden met elkaar verbonden zijn, wordt de meet- of warme verbinding genoemd.
Isolatie: De draden worden vaak geïsoleerd met materialen die hoge temperaturen kunnen weerstaan, zoals keramiek of glasvezel, afhankelijk van de toepassing.
Behuizing: De gehele montage kan worden omhuld met een beschermende behuizing van metaal of keramiek, die de thermocouple tegen de omgeving beschermt.
Werkingsbeginsel
Seebeck-effect: Wanneer de twee verschillende metalen met elkaar worden verbonden en worden blootgesteld aan een temperatuurgradiënt, ontstaat er een spanning (thermo-elektrische spanning) bij de verbinding.De grootte van deze spanning heeft betrekking op het temperatuurverschil tussen de warme en de koude verbinding.
Meting: de gegenereerde spanning wordt gemeten en omgezet in temperatuur met behulp van kalibratiegegevens die specifiek zijn voor het type thermocouple.
Toepassingen:
- Verbrandingsinstallaties voor vaste afvalstoffen
- Metalenpoeder sinteren
- Verbranding van keramische materialen
- met een vermogen van niet meer dan 50 kW
- warmtewisselaars met brandstof
- met een vermogen van niet meer dan 50 kW
- Kernenergiecentrales of energiecentrales op koolwaterstofbasis
- En nog veel meer...
- Kabels met schede worden gebruikt voor verschillende toepassingen, waaronder:
- Bedrading van woningen
- Commerciële elektrische systemen
- Industriële machines
- Verdeling van elektriciteit
- Buiteninstallaties
- Zware apparatuur
- Omgevingsresistentie:
- Veel schede-kabels zijn ontworpen om bestand te zijn tegen vocht, chemicaliën, UV-straling en temperatuurschommelingen, waardoor ze geschikt zijn voor verschillende omgevingen.
- Overwegingen bij het kiezen van schedekabels:
- Toepassingsvereisten: Kies het type schede kabel op basis van de specifieke toepassing, rekening houdend met factoren zoals mechanische bescherming, blootstelling aan het milieu en elektrische vereisten.
- Naleving van normen: Zorg ervoor dat de kabel voldoet aan de relevante elektrische codes en veiligheidsnormen voor uw regio (bijvoorbeeld NEC in de Verenigde Staten).
- Standaardspanning: Controleer of de standaardspanning van de kabel geschikt is voor uw toepassing.
- Installatiemethode: overweeg hoe de kabel wordt geïnstalleerd (bijv. leiding, directe begravenheid, enz.) en kies een omhulttype die bij die installatiemethode past.
- Samengevat zijn schedekabels essentiële onderdelen in elektrische installaties, die bescherming, isolatie en flexibiliteit bieden voor een breed scala aan toepassingen.

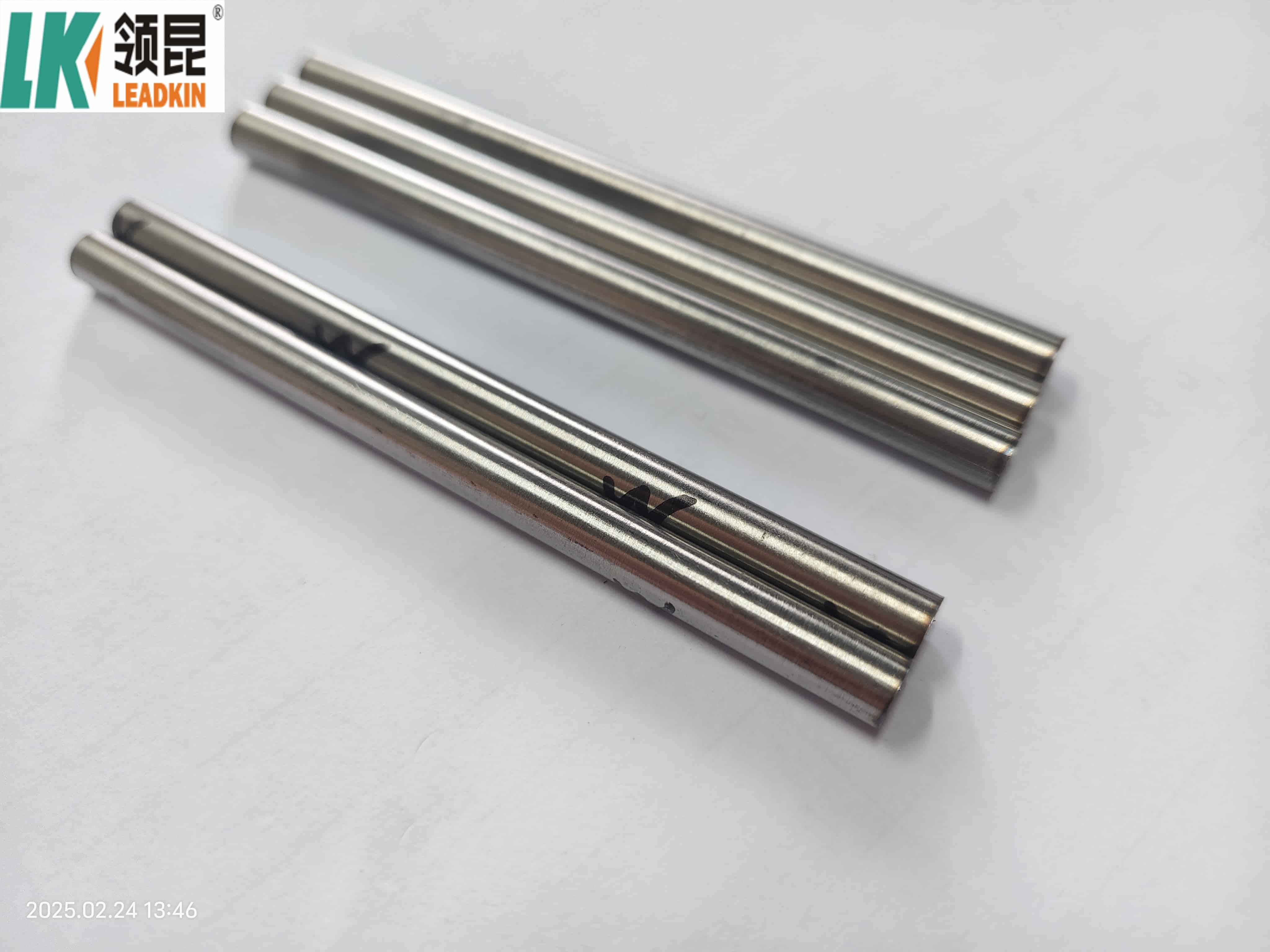

Foto's van het product:
Bedrijfsgegevens:
A. Hoofdproducten
B. Pakket
We voegen thermisch krimpbuis en plastic film toe om een hoge isolatieweerstand te garanderen.
Behalve de notities, hebben we ook een toegangskaart en testrapport voor elke kabel.
C. Mi-kabel Productielijn
We hebben hoogwaardige professionele producten, evenals geavanceerde productlijnen en apparatuur.Alle producten voldoen aan de internationale kwaliteitsnormen en worden zeer gewaardeerd in verschillende markten over de hele wereld.Naast de toenemende vraag van de markt, voldoen wij voortdurend aan onze klanten door producten te updaten om de productiesystemen te verbeteren, de kwaliteit te verbeteren.
Opdracht:
1Precies.
2- Bevestig de prijs, de handelsvoorwaarde, de doorlooptijd, de betalingstermijn, enz.
3. LEADKIN-verkoop stuurt de proforma factuur met LEADKIN-zegel.
4De klant regelt de betaling voor de borg en stuurt ons een bankbewijs.
5. Midden Productie-stuur foto's om de productielijn te laten zien waarin u uw producten kunt zien. Bevestig de geschatte levertijd opnieuw.
6Eindproductie - Massaproductieproducten foto's.
7De klanten betalen voor het saldo en LEADKIN stuurt de goederen.
8De bestelling is perfect afgerond als u de goederen ontvangt en er tevreden mee bent.
9Feedback aan LEADKIN over kwaliteit, service, marktfeedback en suggesties.
1Wat zijn de voordelen van het gebruik van thermocouples?
Een breed temperatuurbereik.
Snelle reactietijd.
Eenvoudig en robuust ontwerp.
Relatief goedkoop.
Kan worden gebruikt in verschillende omgevingen, met inbegrip van extreme omstandigheden.
2Wat zijn de nadelen van thermocouples?
Niet-lineaire output, kalibratie vereist.
De nauwkeurigheid kan lager zijn dan die van andere temperatuursensoren (zoals RTD's).
Vereist compensatie van de referentiekoppeling voor nauwkeurige metingen.
Gevoelig voor elektromagnetische interferentie.
