Type:K/N/E/J/T/S/R/B
Plaats van oorsprong: Zhejiang, China (vastland)
Naast de in de bijlage bij Verordening (EG) nr. 1907/2006 vermelde parameters moet de in de bijlage bij Verordening (EG) nr. 1907/2006 vermelde methode worden toegepast.
Kernnummer: enkel / dubbel
Isolator: 99,6% hoog zuiverheids MgO
Certificaat:ISO9001, IATF16949, CE
Toepassing: aansluiting met thermocouple en instrumentenmachine

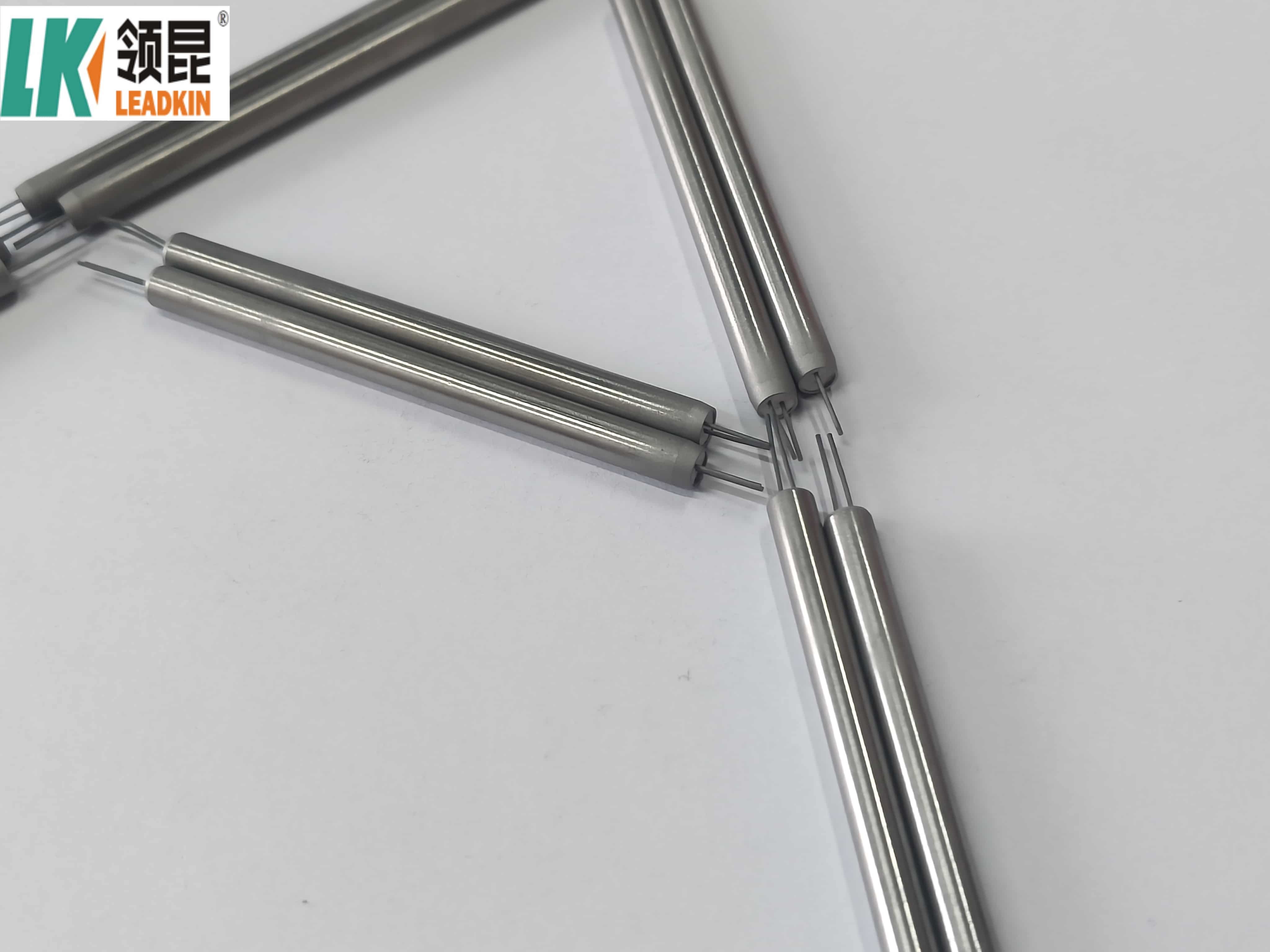

Leidermateriaal:NiCr-NiSi, NiCrSi-NiSi, NiCr-Konstantan, Fe-Konstantan, Cu-Konstantan
Materiaal van de omhulsel: Inconel600, 0Cr18Ni10Ti,SS304S,SS316L,SS310,SS316,GH3030, GH3039, GH747
Slijmdiagram (mm): 0,5 mm tot 12,7 mm:φ0.5,φ1.0, φ1.5(1.6), φ2.0, φ3.0(3.2), φ4.0,φ5.0(4.8),φ6.0(6.4),φ8.0,φ12.7
Productnaam | Code | Type | Shaethmateriaal | Buiten Dia. | Temperatuur |
NiCr-NiSi /NiCr-NiAl | KK | K | SS304 SS316 | 0.5-1.0 | 400 |
1.5-3.2 | 600 | ||||
4.0-8.0 | 800 | ||||
SS310 Inconel600 | 0.5-1.0 | 500 | |||
1.5-3.2 | 800 | ||||
4.0-6.4 | 900 | ||||
8.0-12.7 | 1000 | ||||
NiCrSi-NiSi | NK | N | SS304 SS316 | 0.5-1.0 | 400 |
1.5-3.2 | 600 | ||||
4.0-8.0 | 800 | ||||
SS310 Inconel600 | 0.5-1.0 | 500 | |||
1.5-3.2 | 800 | ||||
4.0-6.4 | 900 | ||||
8.0-12.7 | 1000 | ||||
NiCr-Konstantan | EK | E | SS304 SS316 | 0.5-1.0 | 400 |
1.5-3.2 | 600 | ||||
4.0-8.0 | 800 | ||||
Fe-Konstantan | JK | J | SS304 SS316 | 0.5-1.0 | 400 |
1.5-3.2 | 600 | ||||
4.0-8.0 | 800 | ||||
Cu-Konstantan | TK | T | SS304 SS316 | 0.5-1.0 | 400 |
1.5-3.2 | 600 | ||||
4.0-8.0 | 800 | ||||
RhPt10-Ph | SK | S | Inconel600 | 6.0-12.7 | 1100 |
Verschillende temperatuurmetingsmediums en bedrijfsomstandigheden hebben invloed op de levensduur en het temperatuurbereik van gepantserde thermoparen; de gegevens in de tabel zijn slechts aanbevolen gegevens.
Type | Klasse I | Klasse II | ||
Precisiteit | Temperatuurbereik | Precisiteit | Temperatuurbereik | |
K | ± 1,5°C | -40~375°C | ± 2,5°C | -40~375°C |
± 0,4% | 375°C-1000°C | ± 0,75% | 375°C-1000°C | |
N | ± 1,5°C | -40~375°C | ± 2,5°C | -40~375°C |
± 0,4% | 375°C-1000°C | ± 0,75% | 375°C-1000°C | |
E | ± 1,5°C | -40~375°C | ± 2,5°C | -40~375°C |
± 0,4% | 375°C-800°C | ± 0,75% | 375°C-800°C | |
J | ± 1,5°C | -40~375°C | ± 2,5°C | -40~375°C |
± 0,4% | 375°C-800°C | ± 0,75% | 375°C-800°C | |
T | ± 0,5°C | -40°C tot 125°C | ±1,0°C | -40°C tot 125°C |
± 0,4% | 125°C-350°C | ± 0,75% | 125°C-350°C | |
S | 0-1100°C | ±1,0°C | 0-1100°C | ± 1,5°C |
Mineral Insulated Metal Sheathed (MIMS) Cable is een type elektrische kabel die bekend staat om zijn duurzaamheid, brandwerendheid en hoge prestaties onder extreme omstandigheden.Het wordt gewoonlijk gebruikt in toepassingen waar de veiligheidHieronder vindt u een overzicht van de belangrijkste kenmerken, constructie en toepassingen:
Belangrijkste kenmerken:
Brandweerstand:
MIMS-kabels zijn zeer brandbestendig en kunnen werken in omgevingen met hoge temperaturen (tot 250 °C of hoger, afhankelijk van het type).
Ze geven geen giftige dampen of rook uit wanneer ze aan vuur worden blootgesteld, waardoor ze ideaal zijn voor brandgevoelige toepassingen.
Mechanische sterkte:
De metalen omhulsel biedt een uitstekende mechanische bescherming, waardoor de kabel bestand is tegen verplettering, botsing en trillingen.
Chemische weerstand:
Het is bestand tegen oliën, oplosmiddelen en veel chemicaliën, waardoor het geschikt is voor harde industriële omgevingen.
Lange levensduur:
MIMS-kabels zijn zeer duurzaam en kunnen tientallen jaren meegaan met minimaal onderhoud.
Omgevingsresistentie:
Ze zijn bestand tegen vocht, straling en UV-blootstelling, waardoor ze geschikt zijn voor gebruik buiten en ondergronds.
Compact ontwerp:
De kabel heeft een kleine buitendiameter in vergelijking met andere kabels met vergelijkbare prestaties, waardoor het gemakkelijker te installeren is in krappe ruimtes.
Bouw:
MIMS-kabels zijn vervaardigd met behulp van de volgende componenten:
Leiders:
Meestal van koper of roestvrij staal, afhankelijk van de toepassing.
Verkrijgbaar in single-core of multi-core configuraties.
Mineraalisolatie:
Magnesiumoxide (MgO) wordt vaak gebruikt als isolatiemateriaal.
Metalen omhulsel:
De buitenste omhulsel is meestal van koper, roestvrij staal of andere legeringen, die mechanische bescherming en aarding bieden.
Buitenlaag (facultatief):
Voor extra bescherming of om aan specifieke installatievereisten te voldoen, kan een extra PVC- of LSZH-coating (Low Smoke Zero Halogen) worden aangebracht.
MIMS-kabels worden gewoonlijk gebruikt in:
Industriële omgevingen: Fabrieken, raffinaderijen en chemische fabrieken waar duurzaamheid en veiligheid van het allergrootste belang zijn.
Energieopwekking en -distributie: Inclusief verbindingen met transformatoren en schakelapparatuur.
Gebouwdiensten: Voor brandmelders, noodverlichting en andere kritieke systemen in commerciële gebouwen.
Marine en offshore installaties: vanwege hun weerstand tegen moeilijke omstandigheden en mogelijke blootstelling aan water en chemicaliën.
Overwegingen voor de installatie
Buigradius: MIMS-kabels hebben een minimale buigradius die tijdens de installatie moet worden nageleefd om schade te voorkomen.
Beëindiging: Om de integriteit en de prestaties van de kabel te waarborgen, zijn passende beëindigingstechnieken noodzakelijk.
Kosten: MIMS-kabels zijn doorgaans duurder dan standaardkabels vanwege hun constructie en de gebruikte materialen.
Conclusies
Metalen kabels met een mineraalgeïsoleerde omhulsel zijn een uitstekende keuze voor toepassingen die hoge veiligheidsnormen, duurzaamheid en weerstand tegen brand en omgevingsomstandigheden vereisen.Hun unieke ontwerp maakt ze geschikt voor een breed scala aan kritieke toepassingen in verschillende sectoren.
A. Hoofdproducten
B. Pakket
We voegen thermisch krimpbuis en plastic film toe om een hoge isolatieweerstand te garanderen.
Behalve de notities, hebben we ook een toegangskaart en testrapport voor elke kabel.
C. Mi-kabel Productielijn
We hebben hoogwaardige professionele producten, evenals geavanceerde productlijnen en apparatuur.Alle producten voldoen aan de internationale kwaliteitsnormen en worden zeer gewaardeerd in verschillende markten over de hele wereld.Naast de toenemende vraag van de markt, voldoen wij voortdurend aan onze klanten door producten te updaten om de productiesystemen te verbeteren, de kwaliteit te verbeteren.
