Snelle details:
Type:K/N/E/J/T/S/R/B
Plaats van oorsprong: Zhejiang, China (vastland)
Naast de in de bijlage bij Verordening (EG) nr. 1907/2006 vermelde parameters moet de in de bijlage bij Verordening (EG) nr. 1907/2006 vermelde methode worden toegepast.
Kernnummer: enkel / dubbel
Isolator: 99,6% hoog zuiverheids MgO
Certificaat:ISO9001, IATF16949, CE
Toepassing: aansluiting met thermocouple en instrumentenmachine
Leidermateriaal:NiCr-NiSi, NiCrSi-NiSi, NiCr-Konstantan, Fe-Konstantan, Cu-Konstantan
Materiaal van de omhulsel: Inconel600, 0Cr18Ni10Ti,SS304S,SS316L,SS310,SS316,GH3030, GH3039, GH747
Slijmdiagram (mm): 0,5 mm tot 12,7 mm:φ0.5,φ1.0, φ1.5(1.6), φ2.0, φ3.0(3.2), φ4.0,φ5.0(4.8),φ6.0(6.4),φ8.0,φ12.7
Type voor schede draad type K:
| Productnaam |
Code |
Type |
Shaethmateriaal |
Buiten Dia. |
Temperatuur |
| NiCr-NiSi /NiCr-NiAl |
KK |
K |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5-3.2 |
600 |
| 4.0-8.0 |
800 |
| SS310 Inconel600 |
0.5-1.0 |
500 |
| 1.5-3.2 |
800 |
| 4.0-6.4 |
900 |
| 8.0-12.7 |
1000 |
| NiCrSi-NiSi |
NK |
N |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5-3.2 |
600 |
| 4.0-8.0 |
800 |
| SS310 Inconel600 |
0.5-1.0 |
500 |
| 1.5-3.2 |
800 |
| 4.0-6.4 |
900 |
| 8.0-12.7 |
1000 |
| NiCr-Konstantan |
EK |
E |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5-3.2 |
600 |
| 4.0-8.0 |
800 |
| Fe-Konstantan |
JK |
J |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5-3.2 |
600 |
| 4.0-8.0 |
800 |
| Cu-Konstantan |
TK |
T |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5-3.2 |
600 |
| 4.0-8.0 |
800 |
| RhPt10-Ph |
SK |
S |
Inconel600 |
6.0-12.7 |
1100 |
Verschillende temperatuurmetingsmediums en bedrijfsomstandigheden hebben invloed op de levensduur en het temperatuurbereik van gepantserde thermoparen; de gegevens in de tabel zijn slechts aanbevolen gegevens.
Precisiteit voor schede draad type K
| Type |
Klasse I |
Klasse II |
| Precisiteit |
Temperatuurbereik |
Precisiteit |
Temperatuurbereik |
| K |
± 1,5°C |
-40~375°C |
± 2,5°C |
-40~375°C |
| ± 0,4% |
375°C-1000°C |
± 0,75% |
375°C-1000°C |
| N |
± 1,5°C |
-40~375°C |
± 2,5°C |
-40~375°C |
| ± 0,4% |
375°C-1000°C |
± 0,75% |
375°C-1000°C |
| E |
± 1,5°C |
-40~375°C |
± 2,5°C |
-40~375°C |
| ± 0,4% |
375°C-800°C |
± 0,75% |
375°C-800°C |
| J |
± 1,5°C |
-40~375°C |
± 2,5°C |
-40~375°C |
| ± 0,4% |
375°C-800°C |
± 0,75% |
375°C-800°C |
| T |
± 0,5°C |
-40°C tot 125°C |
±1,0°C |
-40°C tot 125°C |
| ± 0,4% |
125°C-350°C |
± 0,75% |
125°C-350°C |
| S |
0-1100°C |
±1,0°C |
0-1100°C |
± 1,5°C |
Over dit product:
Thermocouple
Samenstelling: Een thermocouple is een temperatuursensor die bestaat uit twee verschillende metalen draden die aan het ene uiteinde (de meetverbinding) zijn verbonden.
Werkingsbeginsel: Gebaseerd op het Seebeck-effect, waarbij een spanning wordt gegenereerd bij een temperatuurverschil tussen de twee verbindingen van de metalen.
Typen: De meest voorkomende soorten zijn:
Type K (Chromel-Alumel): algemeen gebruik, breed temperatuurbereik (van 200 °C tot 1260 °C).
Type J (Iron-Constantan): lager temperatuurbereik (-40°C tot 750°C).
Type T (Koper-Constantan): cryogene toepassingen (van 200 °C tot 350 °C).
Type R/S (platina-rodium): toepassingen bij hoge temperaturen (tot 1600°C).
Type N (Nicrosil-Nisil): hoge stabiliteit en oxidatiebestandheid.
Toepassingen:
Temperatuurmeting in industriële processen, ovens, motoren en laboratoria.
Vaak gekoppeld aan MI-kabel voor bescherming in ruwe omgevingen.
MI-kabel en thermocouple-combinatie
MI-kabel wordt vaak gebruikt als beschermende omhulsel voor thermocouples, vooral bij hoge temperatuur, hoge druk of corrosieve omgevingen.
De combinatie biedt:
Verbeterde duurzaamheid en levensduur van het thermocouple.
Precieze temperatuurmeting onder extreme omstandigheden.
Bescherming tegen mechanische schade en milieufactoren.
Toepassingen:
- Verbrandingsinstallaties voor vaste afvalstoffen
- Metalenpoeder sinteren
- Verbranding van keramische materialen
- met een vermogen van niet meer dan 50 kW
- warmtewisselaars met brandstof
- met een vermogen van niet meer dan 50 kW
- Kernenergiecentrales of energiecentrales op koolwaterstofbasis
- En nog veel meer...

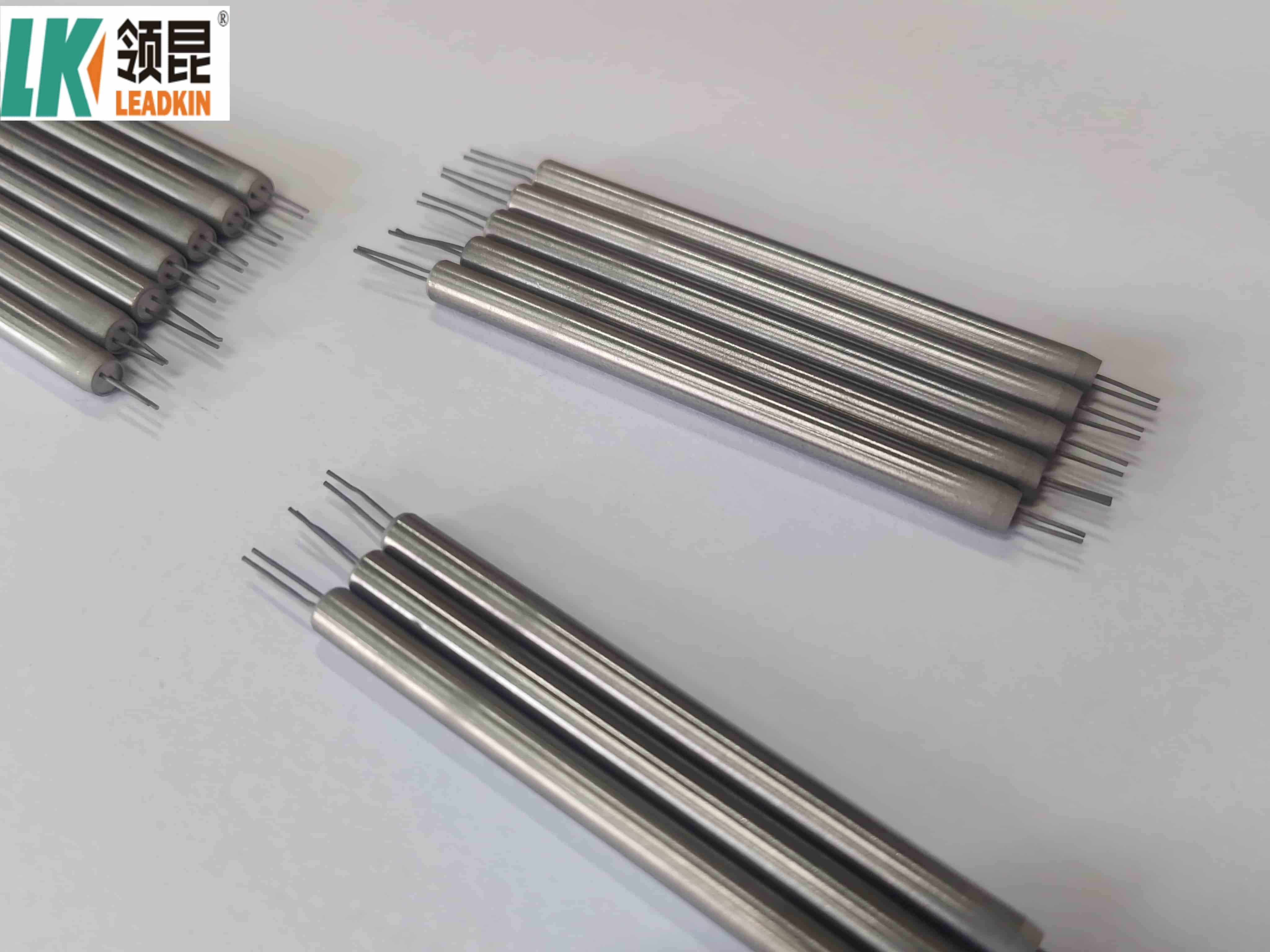

Foto's van het product
Bedrijfsgegevens:
A. Hoofdproducten
B. Pakket
We voegen thermisch krimpbuis en plastic film toe om een hoge isolatieweerstand te garanderen.
Behalve de notities, hebben we ook een toegangskaart en testrapport voor elke kabel.
C. Mi-kabel Productielijn
We hebben hoogwaardige professionele producten, evenals geavanceerde productlijnen en apparatuur.Alle producten voldoen aan de internationale kwaliteitsnormen en worden zeer gewaardeerd in verschillende markten over de hele wereld.Naast de toenemende vraag van de markt, voldoen wij voortdurend aan onze klanten door producten te updaten om de productiesystemen te verbeteren, de kwaliteit te verbeteren.
Belangrijkste overwegingen bij het gebruik van MI-kabel met thermocouples
Beschermingsmateriaal: Kies een met het milieu compatibel beschermingsmateriaal (bijv. roestvrij staal voor algemeen gebruik, Inconel voor hoge temperaturen).
Isolatieweerstand: zorgt voor een goede isolatieweerstand om signaleringslekken te voorkomen.
Flexibiliteit: MI-kabel kan stijf of flexibel zijn, afhankelijk van de toepassing.
Beëindiging: Een goede beëindiging en afdichting zijn van cruciaal belang om vochtigheid binnen te komen.
Kalibratie: thermoparen moeten regelmatig worden gekalibreerd voor nauwkeurige metingen.
