Snelle details:
Type:K/N/E/J/T/S/R/B
Plaats van oorsprong: Zhejiang, China (vastland)
Naast de in de bijlage bij Verordening (EG) nr. 1907/2006 vermelde parameters moet de in de bijlage bij Verordening (EG) nr. 1907/2006 vermelde methode worden toegepast.
Kernnummer: 2,3,4,6
Anorganisch mineraal isolatiemateriaal lood: Ni, Cu
Isolator: 99,6% hoog zuiverheids MgO
Certificaat:ISO9001, IATF16949, CE
Toepassing: aansluiting met thermocouple en instrumentenmachine
met een vermogen van meer dan 10 W,SS304S, SS316L, SS316, Cu
Schede Dia ((mm): φ3.0, φ4.0, φ6.0, φ8.0
Type voor schede draad type K:
| Productnaam |
Code |
Type |
Shaethmateriaal |
Buiten Dia. |
Temperatuur |
| NiCr-NiSi /NiCr-NiAl |
KK |
K |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5-3.2 |
600 |
| 4.0-8.0 |
800 |
| SS310 Inconel600 |
0.5-1.0 |
500 |
| 1.5-3.2 |
800 |
| 4.0-6.4 |
900 |
| 8.0-12.7 |
1000 |
| NiCrSi-NiSi |
NK |
N |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5-3.2 |
600 |
| 4.0-8.0 |
800 |
| SS310 Inconel600 |
0.5-1.0 |
500 |
| 1.5-3.2 |
800 |
| 4.0-6.4 |
900 |
| 8.0-12.7 |
1000 |
| NiCr-Konstantan |
EK |
E |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5-3.2 |
600 |
| 4.0-8.0 |
800 |
| Fe-Konstantan |
JK |
J |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5-3.2 |
600 |
| 4.0-8.0 |
800 |
| Cu-Konstantan |
TK |
T |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5-3.2 |
600 |
| 4.0-8.0 |
800 |
| RhPt10-Ph |
SK |
S |
Inconel600 |
6.0-12.7 |
1100 |
Verschillende temperatuurmetingsmediums en bedrijfsomstandigheden hebben invloed op de levensduur en het temperatuurbereik van gepantserde thermoparen; de gegevens in de tabel zijn slechts aanbevolen gegevens.
Precisiteit voor schede draad type K
| Type |
Klasse I |
Klasse II |
| Precisiteit |
Temperatuurbereik |
Precisiteit |
Temperatuurbereik |
| K |
± 1,5°C |
-40~375°C |
± 2,5°C |
-40~375°C |
| ± 0,4% |
375°C-1000°C |
± 0,75% |
375°C-1000°C |
| N |
± 1,5°C |
-40~375°C |
± 2,5°C |
-40~375°C |
| ± 0,4% |
375°C-1000°C |
± 0,75% |
375°C-1000°C |
| E |
± 1,5°C |
-40~375°C |
± 2,5°C |
-40~375°C |
| ± 0,4% |
375°C-800°C |
± 0,75% |
375°C-800°C |
| J |
± 1,5°C |
-40~375°C |
± 2,5°C |
-40~375°C |
| ± 0,4% |
375°C-800°C |
± 0,75% |
375°C-800°C |
| T |
± 0,5°C |
-40°C tot 125°C |
±1,0°C |
-40°C tot 125°C |
| ± 0,4% |
125°C-350°C |
± 0,75% |
125°C-350°C |
| S |
0-1100°C |
±1,0°C |
0-1100°C |
± 1,5°C |
Over dit product:
Toepassingen
Industrieel: gebruikt in ovens, ovens, gasturbines en andere toepassingen bij hoge temperaturen.
HVAC: Wordt gebruikt in verwarmings-, ventilatiesystemen en airconditioningsystemen voor temperatuurregeling.
Automobilerij: wordt gebruikt voor de meting van de uitlaatgastemperatuur en motorbewaking.
Voedingsmiddelenindustrie: Temperaturen in kook- en verwerkingsomgevingen.
Voordelen en nadelen
Voordelen:
Een breed temperatuurbereik.
Eenvoudige constructie en robuust ontwerp.
Snelle responstijd en gebruiksgemak.
Nadelen:
Beperkte nauwkeurigheid in vergelijking met andere sensoren zoals RTD's.
Niet-lineaire output vereist compensatie.
Gevoelig voor elektromagnetische interferentie.
Veiligheid en hantering
Thermische schok: Vermijd snelle temperatuurveranderingen om schade te voorkomen.
Corrosieve omgevingen: Gebruik geschikte materialen om afbraak te voorkomen.
Handleiding: Handleid met voorzichtigheid om mechanische schade aan verbindingen en draden te voorkomen.
Onderhoud
Controleer en kalibreer regelmatig om te zorgen voor nauwkeurige metingen.
Reinigt het verbindingsgebied indien besmetting wordt vermoed.
Conclusies
Termocouples zijn veelzijdige temperatuursensoren die geschikt zijn voor een breed scala van toepassingen.en een goede behandeling is cruciaal voor een effectief gebruik in zowel industriële als laboratoriumomgevingen.
Isolatie:
Isolatiematerialen (zoals keramiek of glasvezel) worden vaak gebruikt om de thermocouple draden te beschermen tegen invloeden van het milieu en om elektrische interferentie te voorkomen.
Schede:
Een beschermende buitenste laag, meestal gemaakt van roestvrij staal of Inconel, omhult de thermocouple om het te beschermen tegen ruwe omgevingen, mechanische schade en chemische blootstelling.
Beëindigingshoofd:
Aan het eind zonder verbinding zijn de thermocouple draden aangesloten op een eindblok voor een gemakkelijke bevestiging aan meetinstrumenten.
Werkingsbeginsel
Het thermocouple werkt op basis van het Seebeck-effect.waarin staat dat een spanning (thermo-elektrische spanning) wordt gegenereerd wanneer er een temperatuurverschil is tussen de hete verbinding (waar de twee metalen elkaar ontmoeten) en de koude verbinding (referentiepunt).
De gegenereerde spanning wordt gemeten in millivolt en is gerelateerd aan het temperatuurverschil tussen de verbindingen volgens specifieke kalibratietabellen (NIST-tabellen) voor elk type thermocouple.
Toepassingen:
- Verbrandingsinstallaties voor vaste afvalstoffen
- Metalenpoeder sinteren
- Verbranding van keramische materialen
- met een vermogen van niet meer dan 50 kW
- warmtewisselaars met brandstof
- met een vermogen van niet meer dan 50 kW
- Kernenergiecentrales of energiecentrales op koolwaterstofbasis
- En nog veel meer...

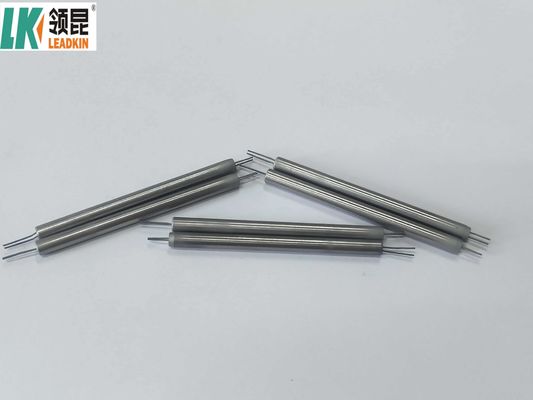

Foto's van het product:
Bedrijfsgegevens:
A. Hoofdproducten
B. Pakket
We voegen thermisch krimpbuis en plastic film toe om een hoge isolatieweerstand te garanderen.
Behalve de notities, hebben we ook een toegangskaart en testrapport voor elke kabel.
C. Mi-kabel Productielijn
We hebben hoogwaardige professionele producten, evenals geavanceerde productlijnen en apparatuur.Alle producten voldoen aan de internationale kwaliteitsnormen en worden zeer gewaardeerd in verschillende markten over de hele wereld.Naast de toenemende vraag van de markt, voldoen wij voortdurend aan onze klanten door producten te updaten om de productiesystemen te verbeteren, de kwaliteit te verbeteren.
Opdracht:
1Precies.
2- Bevestig de prijs, de handelsvoorwaarde, de doorlooptijd, de betalingstermijn, enz.
3. LEADKIN-verkoop stuurt de proforma factuur met LEADKIN-zegel.
4De klant regelt de betaling voor de borg en stuurt ons een bankbewijs.
5. Midden Productie-stuur foto's om de productielijn te laten zien waarin u uw producten kunt zien. Bevestig de geschatte levertijd opnieuw.
6Eindproductie - Massaproductieproducten foto's.
7De klanten betalen voor het saldo en LEADKIN stuurt de goederen.
8De bestelling is perfect afgerond als u de goederen ontvangt en er tevreden mee bent.
9Feedback aan LEADKIN over kwaliteit, service, marktfeedback en suggesties.
