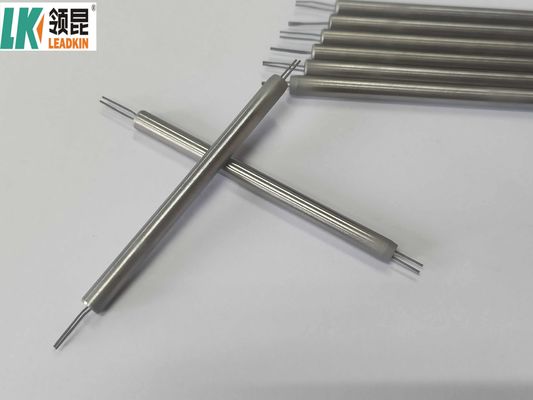

Temperatuursensor Mineraal geïsoleerde thermocouple kabel voor hoge temperatuur meting in het bereik van 200C-1000C
| Brand Name: | LEADKIN | Core: | 2,3,4,6 |
| Insulation: | MgO | Temperature Range: | 200°C-1000°C |
| Accuracy: | Klasse I, II, III | Outside Dia: | 0.5-12.7mm |
| Package: | Karton. Pallet | Function: | Temperatuur test |
| Theory: | Temperatuursensor | Cable Length: | 1-5m of op maat |
| Certification: | ISO9001, IATF16949, CE | Thermocouple Type: | K/N/E/J/T/S/R/B |
| High Light: | Mineraal geïsoleerde thermocouple kabel 1000C,Mineraal geïsoleerde thermocouple kabel 200C |
||
Type voor schede draad type K:
| Productnaam | Code | Type | Shaethmateriaal | Buiten Dia. | Temperatuur |
| NiCr-NiSi /NiCr-NiAl | KK | K | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| SS310 Inconel600 | 0.5-1.0 | 500 | |||
| 1.5-3.2 | 800 | ||||
| 4.0-6.4 | 900 | ||||
| 8.0-12.7 | 1000 | ||||
| NiCrSi-NiSi | NK | N | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| SS310 Inconel600 | 0.5-1.0 | 500 | |||
| 1.5-3.2 | 800 | ||||
| 4.0-6.4 | 900 | ||||
| 8.0-12.7 | 1000 | ||||
| NiCr-Konstantan | EK | E | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| Fe-Konstantan | JK | J | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| Cu-Konstantan | TK | T | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| RhPt10-Ph | SK | S | Inconel600 | 6.0-12.7 | 1100 |
Verschillende temperatuurmetingsmediums en bedrijfsomstandigheden hebben invloed op de levensduur en het temperatuurbereik van gepantserde thermoparen; de gegevens in de tabel zijn slechts aanbevolen gegevens.
Precisiteit voor schede draad type K
| Type | Klasse I | Klasse II | ||
| Precisiteit | Temperatuurbereik | Precisiteit | Temperatuurbereik | |
| K | ± 1,5°C | -40~375°C | ± 2,5°C | -40~375°C |
| ± 0,4% | 375°C-1000°C | ± 0,75% | 375°C-1000°C | |
| N | ± 1,5°C | -40~375°C | ± 2,5°C | -40~375°C |
| ± 0,4% | 375°C-1000°C | ± 0,75% | 375°C-1000°C | |
| E | ± 1,5°C | -40~375°C | ± 2,5°C | -40~375°C |
| ± 0,4% | 375°C-800°C | ± 0,75% | 375°C-800°C | |
| J | ± 1,5°C | -40~375°C | ± 2,5°C | -40~375°C |
| ± 0,4% | 375°C-800°C | ± 0,75% | 375°C-800°C | |
| T | ± 0,5°C | -40°C tot 125°C | ±1,0°C | -40°C tot 125°C |
| ± 0,4% | 125°C-350°C | ± 0,75% | 125°C-350°C | |
| S | 0-1100°C | ±1,0°C | 0-1100°C | ± 1,5°C |
Productbeschrijving:
- Toepassingen: thermocouples worden in verschillende toepassingen gebruikt, waaronder:
- Industriële processen (ovens, ovens en reactoren)
- HVAC-systemen
- Voedselverwerking
- Energieopwekking
- Voordelen:
- Breed temperatuurbereik
- Snelle reactietijd
- Eenvoudige constructie en robuust ontwerp
- Nadelen:
- Niet-lineaire output
- Kalibratie tegen bekende normen vereist
- Gevoeligheid voor elektromagnetische interferentie
- Kabels met minerale isolatie
- Definitie: Mineral insulated cables are specialized electrical cables that consist of conductors (often thermocouple wires) surrounded by a mineral insulation material (typically magnesium oxide) and housed in a metal sheath (usually stainless steel or other alloys).
- Bouw:
- Leiders: Meestal gemaakt van metalen zoals koper of nikkel, afhankelijk van de toepassing.
- Isolatie: Magnesiumoxide (MgO) biedt een uitstekende thermische en elektrische isolatie.
- Bescherming: De metalen behuizing beschermt de draden en de isolatie tegen mechanische schade, chemicaliën en vocht.
- Thermocouples en mineraal geïsoleerde (MI) kabels worden beide veel gebruikt in verschillende industriële, wetenschappelijke en technische toepassingen vanwege hun unieke eigenschappen en voordelen.Hieronder zijn de toepassingsgebieden voor elk:
- met een vermogen van niet meer dan 50 W
- 1Industriële temperatuurmeting:
- Veel gebruikt in productieprocessen, waaronder staalproductie, glas en keramiek, waar hoge temperaturen gebruikelijk zijn.
- Gebruikt in warmtebehandelingsprocessen, zoals gloeien en blussen.
- 2. HVAC-systemen:
- Gebruikt voor temperatuurbewaking en -controle in verwarmings-, ventilaties- en airconditioningssystemen om een efficiënte werking te garanderen.
- 3Voedselverwerking:
- In verschillende fasen van de voedselverwerking en -opslag wordt toegepast om ervoor te zorgen dat de temperatuur binnen de veiligheidsgrens blijft, vervuiling voorkomt en de kwaliteit wordt gewaarborgd.
Toepassingen:
RTD- en thermocouplesensoren die zijn gebouwd met behulp van MI-kabels worden uitgebreid gebruikt in verschillende toepassingen, zoals:
- Vaste afvalverbranders.
- Sinteren van metaalpoeder.
- Ik schiet met keramische materialen.
- Gas- of olieovens.
- Brandstof warmtewisselaars
- Doosovens.
- Kern- of koolwaterstofcentrales.
Foto's van het product:
Bedrijfsgegevens:
A. Hoofdproducten
B. Pakket
We voegen thermisch krimpbuis en plastic film toe om een hoge isolatieweerstand te garanderen.
Behalve de notities, hebben we ook een toegangskaart en testrapport voor elke kabel.
C. Mi-kabel Productielijn
We hebben hoogwaardige professionele producten, evenals geavanceerde productlijnen en apparatuur.Alle producten voldoen aan de internationale kwaliteitsnormen en worden zeer gewaardeerd in verschillende markten over de hele wereld.Naast de toenemende vraag van de markt, voldoen wij voortdurend aan onze klanten door producten te updaten om de productiesystemen te verbeteren, de kwaliteit te verbeteren.
Opdracht:
1Precies.
2- Bevestig de prijs, de handelsvoorwaarde, de doorlooptijd, de betalingstermijn, enz.
3. LEADKIN-verkoop stuurt de proforma factuur met LEADKIN-zegel.
4De klant regelt de betaling voor de borg en stuurt ons een bankbewijs.
5. Midden Productie-stuur foto's om de productielijn te laten zien waarin u uw producten kunt zien. Bevestig de geschatte levertijd opnieuw.
6Eindproductie - Massaproductieproducten foto's.
7De klanten betalen voor het saldo en LEADKIN stuurt de goederen.
8De bestelling is perfect afgerond als u de goederen ontvangt en er tevreden mee bent.
9Feedback aan LEADKIN over kwaliteit, service, marktfeedback en suggesties.
