Temperatuursonde voor thermocouple van omhulselmateriaal voor toepassingen bij hoge temperaturen
| Brand Name: | LEADKIN | Insulation: | MgO |
| Warranty: | 1 jaar | Temperature Range: | -200°C-1300°C |
| Accuracy: | Klasse I, II, III | Outside Dia: | 0,5-12,7 mm |
| Package: | Karton. Pallet | Function: | Temperatuur test |
| Theory: | Temperatuursensor | Cable Length: | 1-5m of op maat |
| Certification: | ISO9001, IATF16949, CE | Core: | Eenvoudig/dubbelvoudig |
| Thermocouple Type: | K/N/E/J/T/S/R/B | ||
| High Light: | Hoogtemperatuurtoepassingen Temperatuursonde voor thermoparen,Hoogtemperatuurthermocouple-temperatuursonde,Temperatuursonde van het omhulselmateriaal thermocouple |
||
Snelle details:
Type:K/N/E/J/T/S/R/B
Plaats van oorsprong: Zhejiang, China (vastland)
Naast de in de bijlage bij Verordening (EG) nr. 1907/2006 vermelde parameters moet de in de bijlage bij Verordening (EG) nr. 1907/2006 vermelde methode worden toegepast.
Kernnummer: enkel / dubbel
Isolator: 99,6% hoog zuiverheids MgO
Certificaat:ISO9001, IATF16949, CE
Toepassing: aansluiting met thermocouple en instrumentenmachine
Leidermateriaal:NiCr-NiSi, NiCrSi-NiSi, NiCr-Konstantan, Fe-Konstantan, Cu-Konstantan
Materiaal van de omhulsel: Inconel600, 0Cr18Ni10Ti,SS304S,SS316L,SS310,SS316,GH3030, GH3039, GH747
Slijmdiagram (mm): 0,5 mm tot 12,7 mm:φ0.5,φ1.0, φ1.5(1.6), φ2.0, φ3.0(3.2), φ4.0,φ5.0(4.8),φ6.0(6.4),φ8.0,φ12.7
Type voor schede draad type K:
| Productnaam | Code | Type | Shaethmateriaal | Buiten Dia. | Temperatuur |
| NiCr-NiSi /NiCr-NiAl | KK | K | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| SS310 Inconel600 | 0.5-1.0 | 500 | |||
| 1.5-3.2 | 800 | ||||
| 4.0-6.4 | 900 | ||||
| 8.0-12.7 | 1000 | ||||
| NiCrSi-NiSi | NK | N | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| SS310 Inconel600 | 0.5-1.0 | 500 | |||
| 1.5-3.2 | 800 | ||||
| 4.0-6.4 | 900 | ||||
| 8.0-12.7 | 1000 | ||||
| NiCr-Konstantan | EK | E | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| Fe-Konstantan | JK | J | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| Cu-Konstantan | TK | T | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| RhPt10-Ph | SK | S | Inconel600 | 6.0-12.7 | 1100 |
Verschillende temperatuurmetingsmediums en bedrijfsomstandigheden hebben invloed op de levensduur en het temperatuurbereik van gepantserde thermoparen; de gegevens in de tabel zijn slechts aanbevolen gegevens.
Precisiteit voor schede draad type K
| Type | Klasse I | Klasse II | ||
| Precisiteit | Temperatuurbereik | Precisiteit | Temperatuurbereik | |
| K | ± 1,5°C | -40~375°C | ± 2,5°C | -40~375°C |
| ± 0,4% | 375°C-1000°C | ± 0,75% | 375°C-1000°C | |
| N | ± 1,5°C | -40~375°C | ± 2,5°C | -40~375°C |
| ± 0,4% | 375°C-1000°C | ± 0,75% | 375°C-1000°C | |
| E | ± 1,5°C | -40~375°C | ± 2,5°C | -40~375°C |
| ± 0,4% | 375°C-800°C | ± 0,75% | 375°C-800°C | |
| J | ± 1,5°C | -40~375°C | ± 2,5°C | -40~375°C |
| ± 0,4% | 375°C-800°C | ± 0,75% | 375°C-800°C | |
| T | ± 0,5°C | -40°C tot 125°C | ±1,0°C | -40°C tot 125°C |
| ± 0,4% | 125°C-350°C | ± 0,75% | 125°C-350°C | |
| S | 0-1100°C | ±1,0°C | 0-1100°C | ± 1,5°C |
Over dit product:
- Tsoorten EGT-sonden
- Thermocouple-sondes:
- Het meest gebruikte type voor EGT-meting.
- Thermocouples, zoals Type K of Type J, worden vaak gebruikt vanwege hun vermogen om hoge temperaturen te weerstaan en nauwkeurige metingen te leveren.
- RTD (weerstandstemperatuurdetectoren):
- Minder gebruikelijk voor EGT-metingen, maar kan in bepaalde toepassingen worden gebruikt.
- Ze bieden hoge nauwkeurigheid en stabiliteit, maar hebben meestal een lager temperatuurbereik in vergelijking met thermoparen.
- Infraroodsensoren:
- Niet-contact-temperatuursmeters die de temperatuur van de uitlaatgassen kunnen meten zonder er rechtstreeks aan blootgesteld te worden.
- Nuttig in toepassingen waar fysieke sondes niet kunnen worden geïnstalleerd.
- Constructie van EGT-sonden
- Sensorelement: meestal gemaakt van thermocouple-materiaal (bv. Chromel en Alumel voor thermocouples van type K).
- Probe omhulsel: Gemaakt van duurzame materialen zoals roestvrij staal of Inconel, die hoge temperaturen en corrosieve uitlaatomgevingen kunnen weerstaan.
- Isolatie: Vaak worden mineraalgeïsoleerde (MI) kabels gebruikt om ervoor te zorgen dat de sonde hoge temperaturen kan weerstaan en tegelijkertijd nauwkeurige metingen kan geven.
- Montage: EGT-sonden zijn ontworpen met draad- of flenstingen om een gemakkelijke installatie in uitlaatsystemen mogelijk te maken.

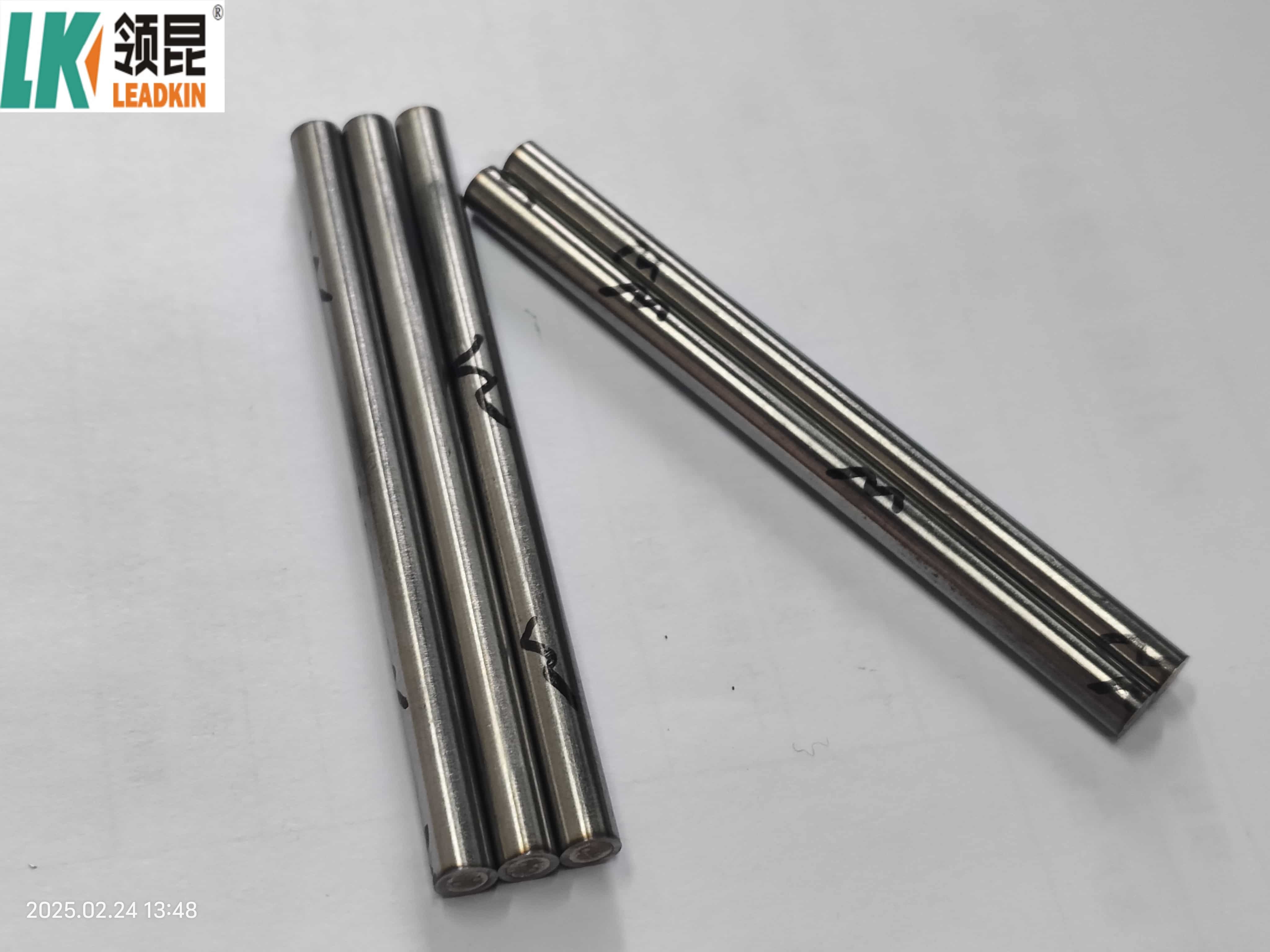

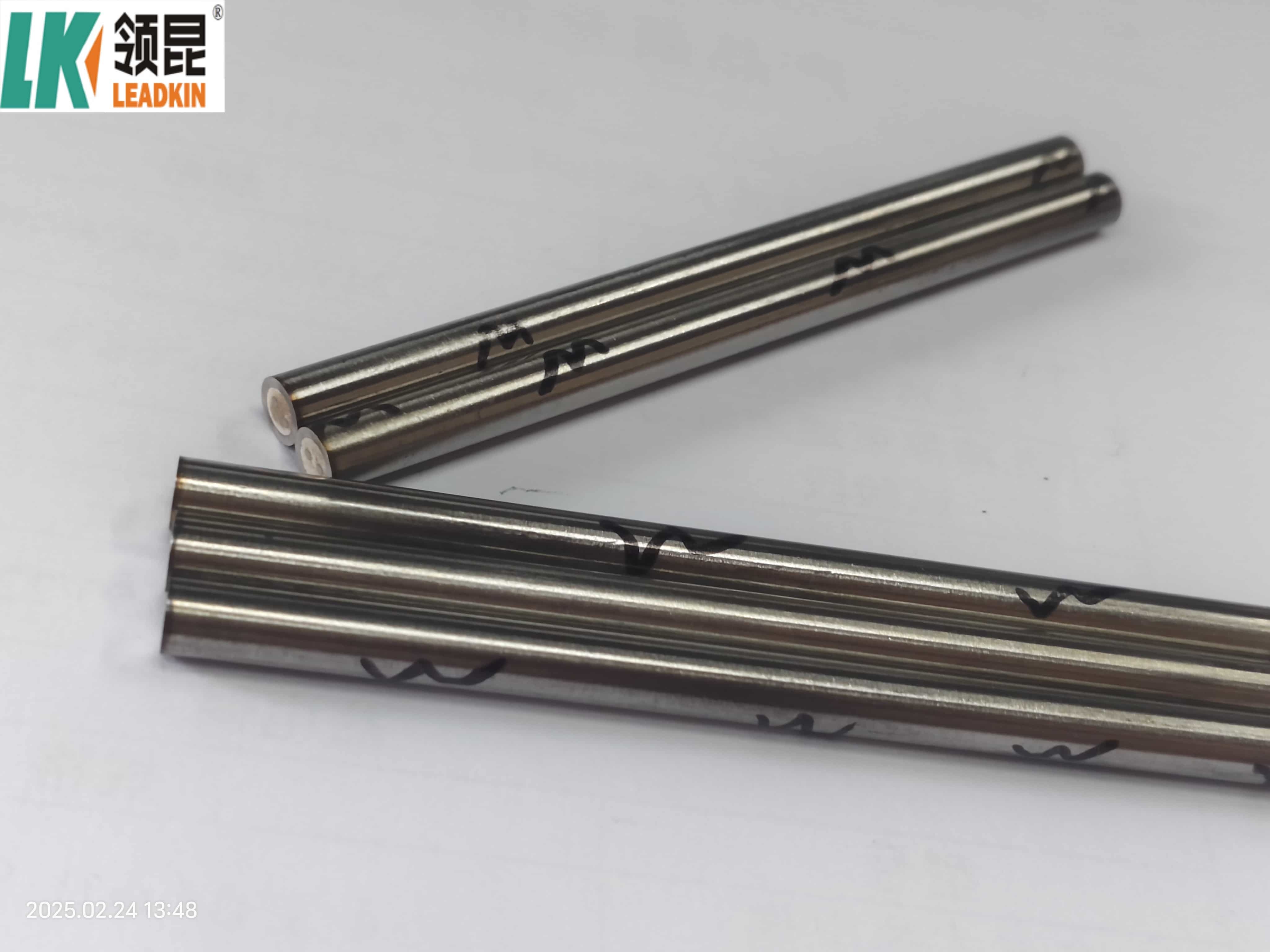

Foto's van het product
Bedrijfsgegevens:
A. Hoofdproducten
gegevens over de producten:
B. Pakket
We voegen thermisch krimpbuis en plastic film toe om een hoge isolatieweerstand te garanderen.
Behalve de notities, hebben we ook een toegangskaart en testrapport voor elke kabel.
C. Mi-kabel Productielijn
We hebben hoogwaardige professionele producten, evenals geavanceerde productlijnen en apparatuur.Alle producten voldoen aan de internationale kwaliteitsnormen en worden zeer gewaardeerd in verschillende markten over de hele wereld.Naast de toenemende vraag van de markt, voldoen wij voortdurend aan onze klanten door producten te updaten om de productiesystemen te verbeteren, de kwaliteit te verbeteren.
Opdracht:
1Precies.
2- Bevestig de prijs, de handelsvoorwaarde, de doorlooptijd, de betalingstermijn, enz.
3. LEADKIN-verkoop stuurt de proforma factuur met LEADKIN-zegel.
4De klant regelt de betaling voor de borg en stuurt ons een bankbewijs.
5. Midden Productie-stuur foto's om de productielijn te laten zien waarin u uw producten kunt zien. Bevestig de geschatte levertijd opnieuw.
6Eindproductie - Massaproductieproducten foto's.
7De klanten betalen voor het saldo en LEADKIN stuurt de goederen.
8De bestelling is perfect afgerond als u de goederen ontvangt en er tevreden mee bent.
9Feedback aan LEADKIN over kwaliteit, service, marktfeedback en suggesties.
