Lange 1-5m of aangepaste thermocouple kabel voor instrumentverbindingen ISO9001 gecertificeerd

50 meter
MOQ
USD 0.35-7.0/M
Prijs
Lange 1-5m of aangepaste thermocouple kabel voor instrumentverbindingen ISO9001 gecertificeerd
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Merknaam: LEADKIN
Isolatie: MgO
Garantie: 1 jaar
Temperatuurbereik: -200°C-1300°C
Precisiteit: Klasse I, II, III
buitendia: 0,5-12,7 mm
Pakket: Karton. Pallet
Functie: Temperatuur test
Theorie: Temperatuursensor
Kabellengte: 1-5m of op maat
Certificering: ISO9001, IATF16949, CE
Kern: Eenvoudig/dubbelvoudig
Type thermocouple: K/N/E/J/T/S/R/B
Markeren:

Gepersonaliseerde thermocouple-kabel

,

Instrumentverbindingen Thermocouple kabel

,

Lange 1-5m thermocouple kabel

Basis informatie
Plaats van herkomst: Ningbo China
Merknaam: LEADKIN
Certificering: ISO9001, IATF16949, CE
Modelnummer: Lk-k
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: 70 x 70 x 8 cm Doos
Levertijd: 2-7 werkdagen
Betalingscondities: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Levering vermogen: 1,000,000M/year
Productomschrijving

Snelle details:

 Type:K/N/E/J/T/S/R/B

Plaats van oorsprong: Zhejiang, China (vastland)

Naast de in de bijlage bij Verordening (EG) nr. 1907/2006 vermelde parameters moet de in de bijlage bij Verordening (EG) nr. 1907/2006 vermelde methode worden toegepast.

Kernnummer: enkel / dubbel

Isolator: 99,6% hoog zuiverheids MgO

Certificaat:ISO9001, IATF16949, CE

Toepassing: aansluiting met thermocouple en instrumentenmachine

Leidermateriaal:NiCr-NiSi, NiCrSi-NiSi, NiCr-Konstantan, Fe-Konstantan, Cu-Konstantan

Materiaal van de omhulsel: Inconel600, 0Cr18Ni10Ti,SS304S,SS316L,SS310,SS316,GH3030, GH3039, GH747

Slijmdiagram (mm): 0,5 mm tot 12,7 mm:φ0.5,φ1.0, φ1.5(1.6), φ2.0, φ3.0(3.2), φ4.0,φ5.0(4.8),φ6.0(6.4),φ8.0,φ12.7





Type voor schede draad type K:

Productnaam Code Type Shaethmateriaal Buiten Dia. Temperatuur
NiCr-NiSi /NiCr-NiAl KK K SS304 SS316 0.5-1.0 400
1.5-3.2 600
4.0-8.0 800
SS310 Inconel600 0.5-1.0 500
1.5-3.2 800
4.0-6.4 900
8.0-12.7 1000
NiCrSi-NiSi NK N SS304 SS316 0.5-1.0 400
1.5-3.2 600
4.0-8.0 800
SS310 Inconel600 0.5-1.0 500
1.5-3.2 800
4.0-6.4 900
8.0-12.7 1000
NiCr-Konstantan EK E SS304 SS316 0.5-1.0 400
1.5-3.2 600
4.0-8.0 800
Fe-Konstantan JK J SS304 SS316 0.5-1.0 400
1.5-3.2 600
4.0-8.0 800
Cu-Konstantan TK T SS304 SS316 0.5-1.0 400
1.5-3.2 600
4.0-8.0 800
RhPt10-Ph SK S Inconel600 6.0-12.7 1100



Verschillende temperatuurmetingsmediums en bedrijfsomstandigheden hebben invloed op de levensduur en het temperatuurbereik van gepantserde thermoparen; de gegevens in de tabel zijn slechts aanbevolen gegevens.



Precisiteit voor schede draad type K

Type Klasse I Klasse II
Precisiteit Temperatuurbereik Precisiteit Temperatuurbereik
K ± 1,5°C -40~375°C ± 2,5°C -40~375°C
± 0,4% 375°C-1000°C ± 0,75% 375°C-1000°C
N ± 1,5°C -40~375°C ± 2,5°C -40~375°C
± 0,4% 375°C-1000°C ± 0,75% 375°C-1000°C
E ± 1,5°C -40~375°C ± 2,5°C -40~375°C
± 0,4% 375°C-800°C ± 0,75% 375°C-800°C
J ± 1,5°C -40~375°C ± 2,5°C -40~375°C
± 0,4% 375°C-800°C ± 0,75% 375°C-800°C
T ± 0,5°C -40°C tot 125°C ±1,0°C -40°C tot 125°C
± 0,4% 125°C-350°C ± 0,75% 125°C-350°C
S 0-1100°C ±1,0°C 0-1100°C ± 1,5°C



Over dit product:

Thermoparen zijn veelgebruikte temperatuursensoren die werken op het principe van thermo-elektrische energie.met een spanning die overeenkomt met het temperatuurverschil tussen de verbinding en de andere uiteinden van de dradenDit zijn enkele belangrijke punten en opmerkingen over het gebruik van thermocouples:



Werkingsbeginsel

Seebeck-effect: het basisprincipe van thermocouples is het Seebeck-effect.waarbij een spanning wordt gegenereerd wanneer er een temperatuurverschil bestaat tussen de verbinding (warm verbinding) en het referentiekantpunt (koude verbinding).

Voltage-uitgang: de gegenereerde spanning is evenredig aan het temperatuurverschil, waardoor de temperatuur kan worden gemeten.

Types thermoparen

Veel voorkomende soorten:

Type K (Chromel-Alumel): breed temperatuurbereik (van 200°C tot 1260°C), geschikt voor algemene toepassingen.

Type J (Iron-Constantan): beperkt bereik (-40 °C tot 750 °C), geschikt voor lagere temperaturen.

Type T (Copper-Constantan): geschikt voor cryogene en lage temperatuur toepassingen (-200 °C tot 350 °C).

Type E (Chromel-Constantan): Goede gevoeligheid en bereik (-200°C tot 900°C).

Type N (Nicrosil-Nisil): stabiel bij hoge temperaturen (tot 1300°C) en geschikt voor ruwe omgevingen.

Wat is een thermocouple?

  • Een thermocouple is een soort transducer die thermische energie omzet in elektrische energie.Wanneer de temperatuur op deze verbinding verandert, het genereert een spanning die kan worden gemeten en gebruikt om de temperatuur te bepalen.
  • Het thermoappel werkt op basis van het Seebeck-effect, dat stelt dat wanneer verschillende metalen bij een verbinding worden verbonden, ze een kleine,meetbare spanning als reactie op veranderingen in de temperatuur bij die verbindingDe grootte van de geproduceerde spanning hangt af van zowel de temperatuurverandering als de eigenschappen van de gebruikte metalen.
  • Een thermocouple bestaat uit twee geïsoleerde draden van verschillende metalen, die aan een meetapparaat zijn verbonden.Het functioneert als veiligheids- en bewakingsinstrument voor verschillende processen en apparatuur, die cruciale temperatuurmetingen verzorgt en een goede werking verzekert.
  • De werking van een thermocouple is geïllustreerd in de onderstaande afbeelding.de resulterende temperatuurverandering wordt weergegeven op de meter aan de rechterkant.
  • Thermocouple-assemblages zijn ontworpen voor gebruik in ruwe, strenge en veeleisende omgevingen.en het soort medium dat wordt gemetenBovendien zijn de grootte en vorm van de thermocouple afgestemd op de specifieke toepassing, rekening houdend met factoren zoals de vereiste nauwkeurigheid en reactiesnelheid.





Foto's van het product

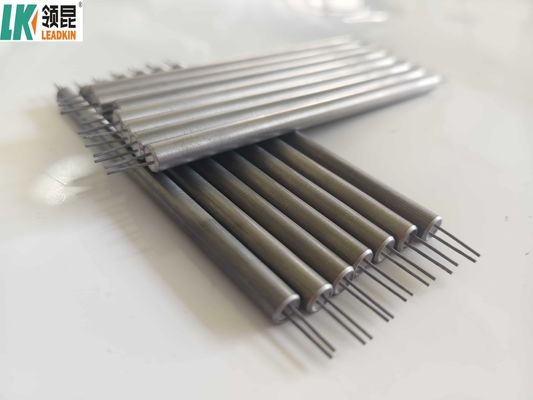

Lange 1-5m of aangepaste thermocouple kabel voor instrumentverbindingen ISO9001 gecertificeerd 0









Bedrijfsgegevens:

A. Hoofdproducten

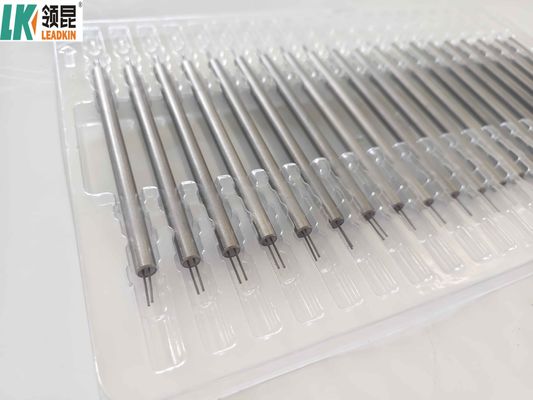

Lange 1-5m of aangepaste thermocouple kabel voor instrumentverbindingen ISO9001 gecertificeerd 1





gegevens over de producten:

Lange 1-5m of aangepaste thermocouple kabel voor instrumentverbindingen ISO9001 gecertificeerd 2Lange 1-5m of aangepaste thermocouple kabel voor instrumentverbindingen ISO9001 gecertificeerd 3





B. Pakket



We voegen thermisch krimpbuis en plastic film toe om een hoge isolatieweerstand te garanderen.

Behalve de notities, hebben we ook een toegangskaart en testrapport voor elke kabel.

Lange 1-5m of aangepaste thermocouple kabel voor instrumentverbindingen ISO9001 gecertificeerd 4





C. Mi-kabel Productielijn

We hebben hoogwaardige professionele producten, evenals geavanceerde productlijnen en apparatuur.Alle producten voldoen aan de internationale kwaliteitsnormen en worden zeer gewaardeerd in verschillende markten over de hele wereld.Naast de toenemende vraag van de markt, voldoen wij voortdurend aan onze klanten door producten te updaten om de productiesystemen te verbeteren, de kwaliteit te verbeteren.







Opdracht:

1Precies.

2- Bevestig de prijs, de handelsvoorwaarde, de doorlooptijd, de betalingstermijn, enz.

3. LEADKIN-verkoop stuurt de proforma factuur met LEADKIN-zegel.

4De klant regelt de betaling voor de borg en stuurt ons een bankbewijs.

5. Midden Productie-stuur foto's om de productielijn te laten zien waarin u uw producten kunt zien. Bevestig de geschatte levertijd opnieuw.

6Eindproductie - Massaproductieproducten foto's.

7De klanten betalen voor het saldo en LEADKIN stuurt de goederen.

8De bestelling is perfect afgerond als u de goederen ontvangt en er tevreden mee bent.

9Feedback aan LEADKIN over kwaliteit, service, marktfeedback en suggesties.
