Hoogwaardige thermocoupeltemperatuursonde voor nauwkeurige temperatuurbewaking
| Brand Name: | LEADKIN | Insulation: | MgO |
| Warranty: | 1 jaar | Temperature Range: | -200°C-1300°C |
| Accuracy: | Klasse I, II | Outside Dia: | 0,5-12,7 mm |
| Package: | Karton. Pallet | Function: | Temperatuur test |
| Theory: | Temperatuursensor | Cable Length: | 1-5m of op maat |
| Certification: | ISO9001, IATF16949, CE | Core: | Eenvoudig/dubbelvoudig |
| Thermocouple Type: | K/N/E/J/T/S/R/B | ||
| High Light: | High Performance Thermocouple Temperature Probe,Temperatuuronderzoeker met thermocouple voor nauwkeurige temperatuurbewaking,Temperatuuronderzoeker voor nauwkeurige temperatuurbewaking |
||
Snelle details:
Type:K/N/E/J/T/S/R/B
Plaats van oorsprong: Zhejiang, China (vastland)
Naast de in de bijlage bij Verordening (EG) nr. 1907/2006 vermelde parameters moet de in de bijlage bij Verordening (EG) nr. 1907/2006 vermelde methode worden toegepast.
Kernnummer: enkel / dubbel
Isolator: 99,6% hoog zuiverheids MgO
Certificaat:ISO9001, IATF16949, CE
Toepassing: aansluiting met thermocouple en instrumentenmachine
Leidermateriaal:NiCr-NiSi, NiCrSi-NiSi, NiCr-Konstantan, Fe-Konstantan, Cu-Konstantan
Materiaal van de omhulsel: Inconel600, 0Cr18Ni10Ti,SS304S,SS316L,SS310,SS316,GH3030, GH3039, GH747
Slijmdiagram (mm): 0,5 mm tot 12,7 mm:φ0.5,φ1.0, φ1.5(1.6), φ2.0, φ3.0(3.2), φ4.0,φ5.0(4.8),φ6.0(6.4),φ8.0,φ12.7
Type voor schede draad type K:
| Productnaam | Code | Type | Shaethmateriaal | Buiten Dia. | Temperatuur |
| NiCr-NiSi /NiCr-NiAl | KK | K | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| SS310 Inconel600 | 0.5-1.0 | 500 | |||
| 1.5-3.2 | 800 | ||||
| 4.0-6.4 | 900 | ||||
| 8.0-12.7 | 1000 | ||||
| NiCrSi-NiSi | NK | N | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| SS310 Inconel600 | 0.5-1.0 | 500 | |||
| 1.5-3.2 | 800 | ||||
| 4.0-6.4 | 900 | ||||
| 8.0-12.7 | 1000 | ||||
| NiCr-Konstantan | EK | E | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| Fe-Konstantan | JK | J | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| Cu-Konstantan | TK | T | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| RhPt10-Ph | SK | S | Inconel600 | 6.0-12.7 | 1100 |
Verschillende temperatuurmetingsmediums en bedrijfsomstandigheden hebben invloed op de levensduur en het temperatuurbereik van gepantserde thermoparen; de gegevens in de tabel zijn slechts aanbevolen gegevens.
Precisiteit voor schede draad type K
| Type | Klasse I | Klasse II | ||
| Precisiteit | Temperatuurbereik | Precisiteit | Temperatuurbereik | |
| K | ± 1,5°C | -40~375°C | ± 2,5°C | -40~375°C |
| ± 0,4% | 375°C-1000°C | ± 0,75% | 375°C-1000°C | |
| N | ± 1,5°C | -40~375°C | ± 2,5°C | -40~375°C |
| ± 0,4% | 375°C-1000°C | ± 0,75% | 375°C-1000°C | |
| E | ± 1,5°C | -40~375°C | ± 2,5°C | -40~375°C |
| ± 0,4% | 375°C-800°C | ± 0,75% | 375°C-800°C | |
| J | ± 1,5°C | -40~375°C | ± 2,5°C | -40~375°C |
| ± 0,4% | 375°C-800°C | ± 0,75% | 375°C-800°C | |
| T | ± 0,5°C | -40°C tot 125°C | ±1,0°C | -40°C tot 125°C |
| ± 0,4% | 125°C-350°C | ± 0,75% | 125°C-350°C | |
| S | 0-1100°C | ±1,0°C | 0-1100°C | ± 1,5°C |
Over dit product:
Voordelen van thermocouples
- Breed temperatuurbereik: Thermoparen kunnen een breed bereik aan temperaturen meten, van cryogene tot enkele duizenden graden Celsius, afhankelijk van het type.
- Snelle reactietijd: Ze kunnen snel reageren op temperatuurveranderingen, waardoor ze ideaal zijn voor dynamische metingen.
- Eenvoud en duurzaamheid: Thermocouples zijn over het algemeen eenvoudig te bouwen en kunnen bestand zijn tegen harde omstandigheden.
- Kosteneffectiviteit: Ze zijn relatief goedkoop in vergelijking met andere temperatuursensoren.
Toepassingen van thermocouples
Thermocouples worden in verschillende toepassingen gebruikt, waaronder:
- Beheersing van industriële processen: Bewaking en beheersing van temperaturen in productieprocessen.
- HVAC-systemen: Temperatuursensoren in verwarmings-, ventilaties- en airconditioningsystemen.
- Aerospace en automobiel: Temperatuurmeting in motoren en uitlaatsystemen.
- Laboratoriumonderzoek: gebruikt in wetenschappelijke experimenten voor nauwkeurige temperatuurmetingen.
Conclusies
In combinatie spelen mineraalgeïsoleerde kabels en thermocouples een cruciale rol in industriële en wetenschappelijke toepassingen.Termiekoppels bieden veelzijdige en betrouwbare temperatuurmeting mogelijkhedenHun gecombineerde gebruik is essentieel om veiligheid, efficiëntie en precisie in verschillende kritieke omgevingen te garanderen.
Werkingsbeginsel
Het werkingsprincipe van het thermocouple is gebaseerd op drie effecten, ontdekt door Seebeck, Peltier en Thomson.
- 1) Seebeck-effect: Het Seebeck-effect stelt dat wanneer twee verschillende of verschillende metalen bij twee verbindingen met elkaar worden verbonden, een elektromotorische kracht (emf) wordt gegenereerd bij de twee verbindingen.De hoeveelheid gegenereerde EMF verschilt voor verschillende combinaties van de metalen..
- 2) Peltier-effect: volgens het Peltier-effect, wanneer twee verschillende metalen samenkomen om twee verbindingen te vormen,emf wordt gegenereerd binnen het circuit als gevolg van de verschillende temperaturen van de twee verbindingen van het circuit.
- 3) Thomson-effect: Volgens het Thomson-effect, wanneer twee verschillende metalen worden samengevoegd tot twee verbindingen,het potentieel bestaat binnen het circuit als gevolg van de temperatuurgradiënt langs de gehele lengte van de geleiders binnen het circuit.
In de meeste gevallen is de door het Thomson-effect voorgestelde EMF zeer klein en kan deze worden verwaarloosd door een juiste selectie van de metalen te maken.Het Peltier-effect speelt een prominente rol in het werkingsprincipe van het thermocouple.

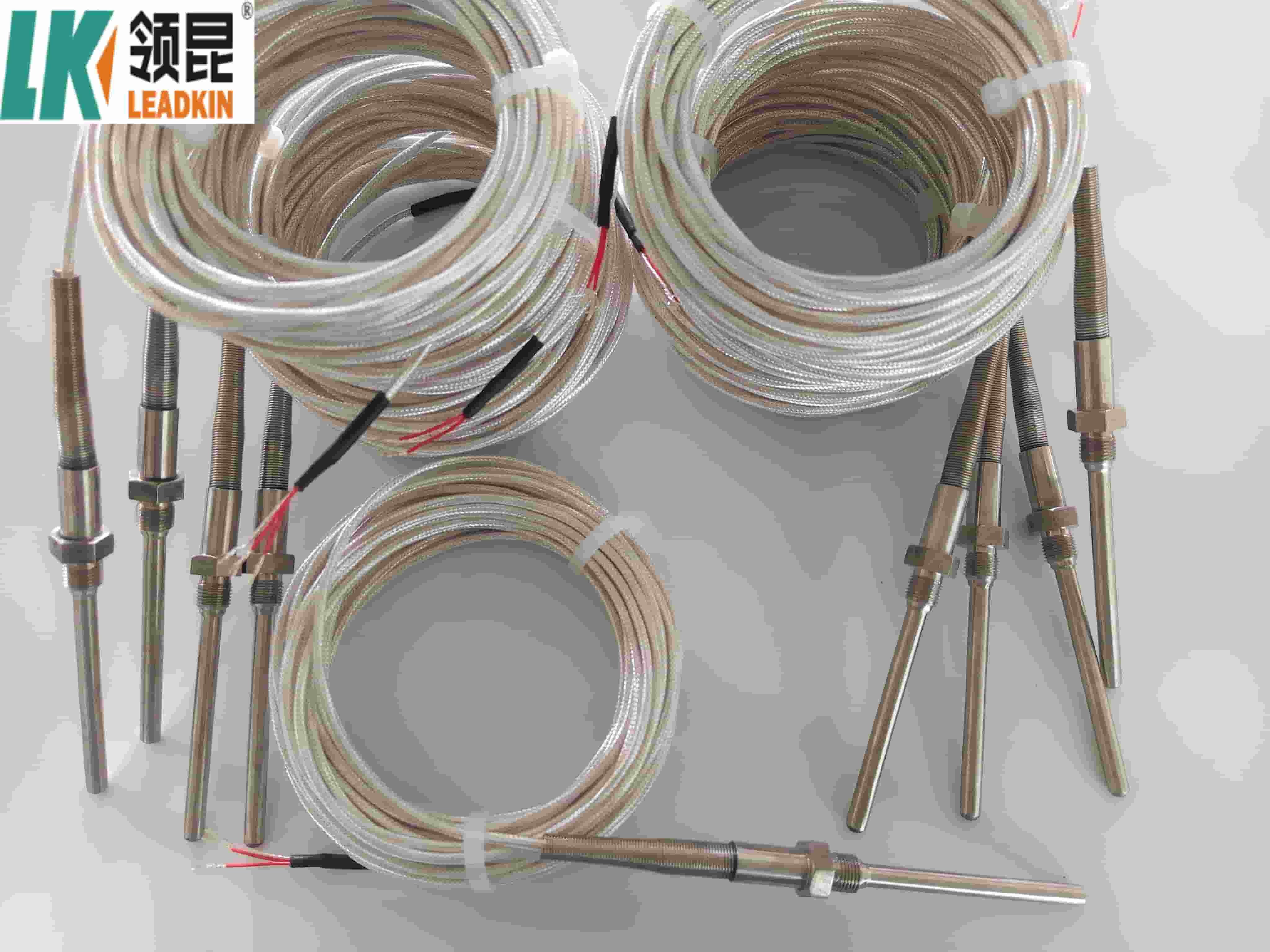

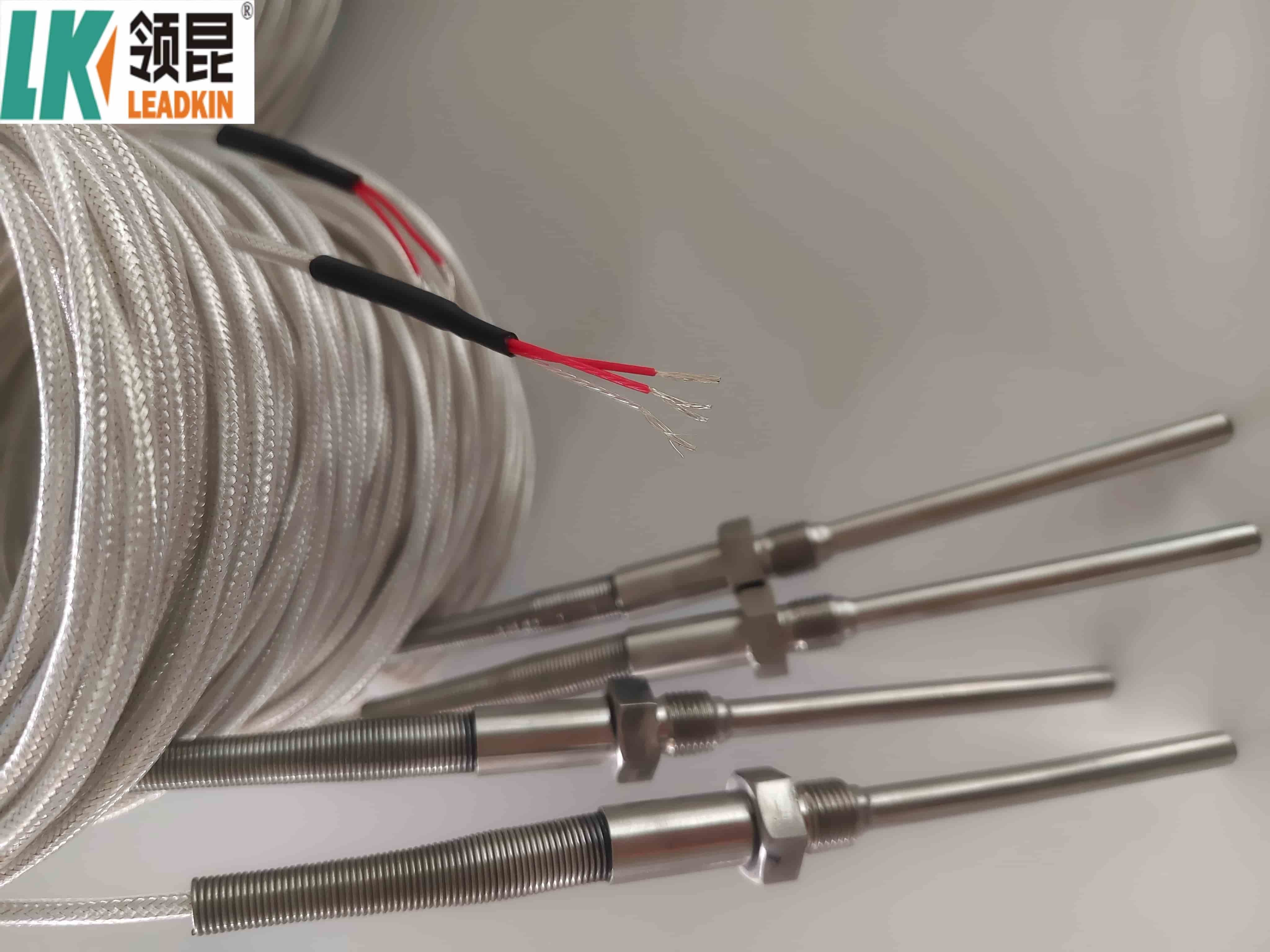

Foto's van het product
Bedrijfsgegevens:
A. Hoofdproducten
gegevens over de producten:
B. Pakket
We voegen thermisch krimpbuis en plastic film toe om een hoge isolatieweerstand te garanderen.
Behalve de notities, hebben we ook een toegangskaart en testrapport voor elke kabel.
C. Mi-kabel Productielijn
We hebben hoogwaardige professionele producten, evenals geavanceerde productlijnen en apparatuur.Alle producten voldoen aan de internationale kwaliteitsnormen en worden zeer gewaardeerd in verschillende markten over de hele wereld.Naast de toenemende vraag van de markt, voldoen wij voortdurend aan onze klanten door producten te updaten om de productiesystemen te verbeteren, de kwaliteit te verbeteren.
Opdracht:
1Precies.
2- Bevestig de prijs, de handelsvoorwaarde, de doorlooptijd, de betalingstermijn, enz.
3. LEADKIN-verkoop stuurt de proforma factuur met LEADKIN-zegel.
4De klant regelt de betaling voor de borg en stuurt ons een bankbewijs.
5. Midden Productie-stuur foto's om de productielijn te laten zien waarin u uw producten kunt zien. Bevestig de geschatte levertijd opnieuw.
6Eindproductie - Massaproductieproducten foto's.
7De klanten betalen voor het saldo en LEADKIN stuurt de goederen.
8De bestelling is perfect afgerond als u de goederen ontvangt en er tevreden mee bent.
9Feedback aan LEADKIN over kwaliteit, service, marktfeedback en suggesties.
