Een thermocouple is een soort temperatuursensor die bestaat uit twee verschillende metalen draden die aan één uiteinde worden verbonden, waardoor een verbinding ontstaat.het genereert een kleine spanning (bekend als de Seebeck-spanning) die evenredig is met het temperatuurverschil tussen de verbinding en de andere uiteinden van de dradenDeze spanning kan worden gemeten en omgezet in een temperatuurmeting.
Belangrijkste kenmerken van thermocouples:
Bouw:
Soorten:
Thermocouples worden ingedeeld in verschillende soorten op basis van de gebruikte materialen, zoals:
Elk type heeft specifieke temperatuurbereiken en eigenschappen die geschikt zijn voor verschillende toepassingen.
Temperatuurbereik:
Thermoparen kunnen een breed bereik aan temperaturen meten, van cryogene niveaus (zoals Type T) tot zeer hoge temperaturen (zoals Type B, die tot 1800 °C of hoger kan meten).
Reactietijd:
Thermoparen hebben doorgaans een snelle reactietijd, waardoor ze geschikt zijn voor dynamische temperatuurmetingen.
Voordelen:
Eenvoudige constructie en robuustheid.
Een breed temperatuurbereik en beschikbaarheid in verschillende configuraties.
Relatief lage kosten en eenvoudige installatie.
Beperkingen:
De nauwkeurigheid kan worden beïnvloed door factoren zoals kalibratie, isolatie van de draden en de kwaliteit van de verbindingen.
De uitslag
Productnaam | Code | Type | Shaethmateriaal | Buiten Dia. | Temperatuur |
NiCr-NiSi /NiCr-NiAl | KK | K | SS304 SS316 | 0.5-1.0 | 400 |
1.5-3.2 | 600 | ||||
4.0-8.0 | 800 | ||||
SS310 Inconel600 | 0.5-1.0 | 500 | |||
1.5-3.2 | 800 | ||||
4.0-6.4 | 900 | ||||
8.0-12.7 | 1000 | ||||
NiCrSi-NiSi | NK | N | SS304 SS316 | 0.5-1.0 | 400 |
1.5-3.2 | 600 | ||||
4.0-8.0 | 800 | ||||
SS310 Inconel600 | 0.5-1.0 | 500 | |||
1.5-3.2 | 800 | ||||
4.0-6.4 | 900 | ||||
8.0-12.7 | 1000 | ||||
NiCr-Konstantan | EK | E | SS304 SS316 | 0.5-1.0 | 400 |
1.5-3.2 | 600 | ||||
4.0-8.0 | 800 | ||||
Fe-Konstantan | JK | J | SS304 SS316 | 0.5-1.0 | 400 |
1.5-3.2 | 600 | ||||
4.0-8.0 | 800 | ||||
Cu-Konstantan | TK | T | SS304 SS316 | 0.5-1.0 | 400 |
1.5-3.2 | 600 | ||||
4.0-8.0 | 800 | ||||
RhPt10-Ph | SK | S | Inconel600 | 6.0-12.7 | 1100 |
Verschillende temperatuurmetingsmediums en bedrijfsomstandigheden hebben invloed op de levensduur en het temperatuurbereik van gepantserde thermoparen; de gegevens in de tabel zijn slechts aanbevolen gegevens.
Type | Klasse I | Klasse II | ||
Precisiteit | Temperatuurbereik | Precisiteit | Temperatuurbereik | |
K | ± 1,5°C | -40~375°C | ± 2,5°C | -40~375°C |
± 0,4% | 375°C-1000°C | ± 0,75% | 375°C-1000°C | |
N | ± 1,5°C | -40~375°C | ± 2,5°C | -40~375°C |
± 0,4% | 375°C-1000°C | ± 0,75% | 375°C-1000°C | |
E | ± 1,5°C | -40~375°C | ± 2,5°C | -40~375°C |
± 0,4% | 375°C-800°C | ± 0,75% | 375°C-800°C | |
J | ± 1,5°C | -40~375°C | ± 2,5°C | -40~375°C |
± 0,4% | 375°C-800°C | ± 0,75% | 375°C-800°C | |
T | ± 0,5°C | -40°C tot 125°C | ±1,0°C | -40°C tot 125°C |
± 0,4% | 125°C-350°C | ± 0,75% | 125°C-350°C | |
S | 0-1100°C | ±1,0°C | 0-1100°C | ± 1,5°C |
We voegen thermisch krimpbuis en plastic film toe om een hoge isolatieweerstand te garanderen.
Behalve de notities, hebben we ook een toegangskaart en testrapport voor elke kabel.
We hebben hoogwaardige professionele producten, evenals geavanceerde productlijnen en apparatuur.Alle producten voldoen aan de internationale kwaliteitsnormen en worden zeer gewaardeerd in verschillende markten over de hele wereld.Naast de toenemende vraag van de markt, voldoen wij voortdurend aan onze klanten door producten te updaten om de productiesystemen te verbeteren, de kwaliteit te verbeteren.

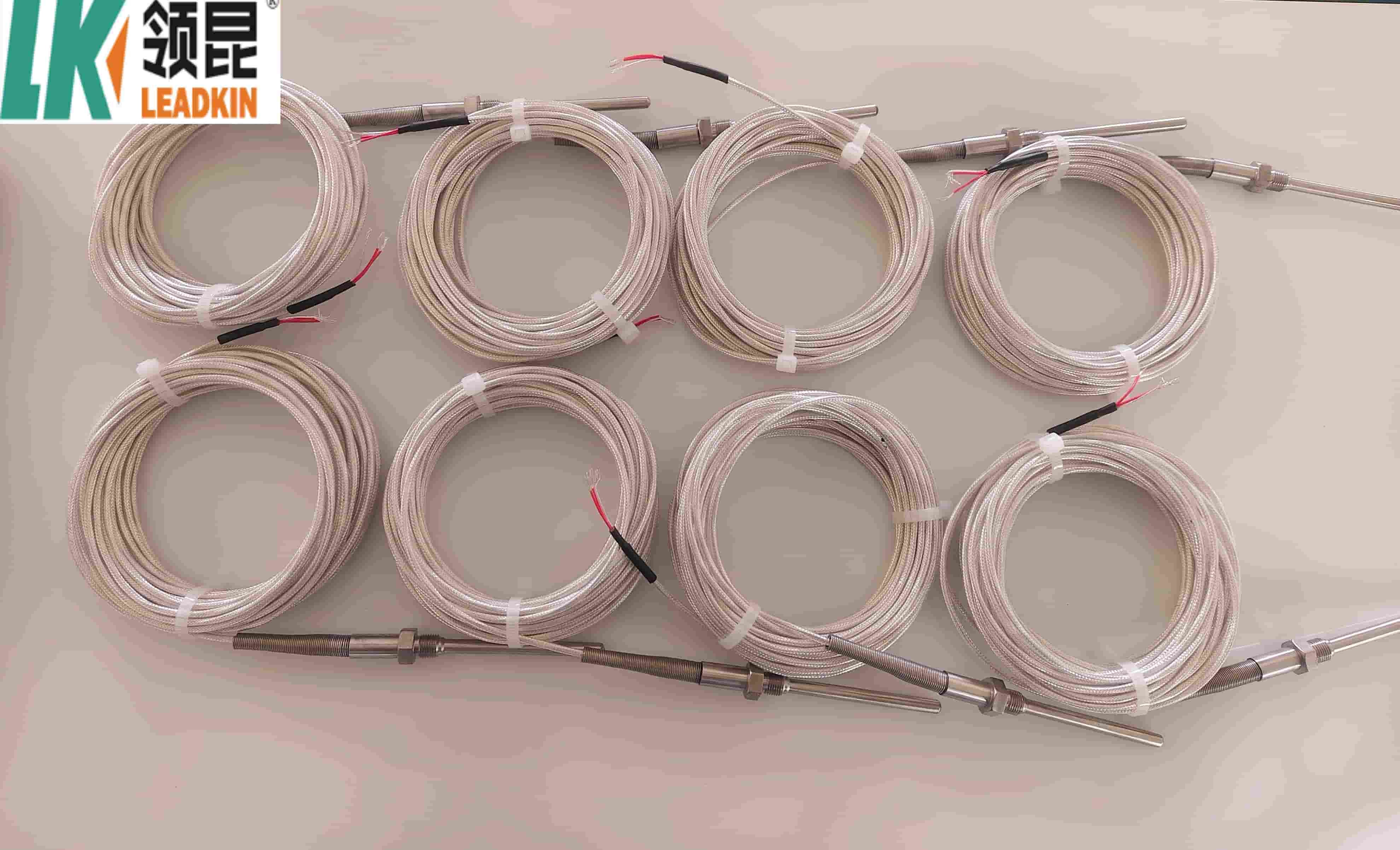

Met een verscheidenheid aan opties voor thermocouple-types, zijn onze thermocouple-kabels ontworpen om nauwkeurige temperatuurmetingen te leveren, zelfs in hoge temperatuuromgevingen.materialen voor de omhulselOnze kabels zijn ook zeer duurzaam en bestand tegen trillingen en schokken.
Wij bieden technische ondersteuning en diensten voor onze mineraal geïsoleerde thermocouple kabels, waaronder:
Ons team van experts is toegewijd aan het garanderen van het hoogste niveau van klanttevredenheid en het leveren van betrouwbare oplossingen voor uw temperatuurmetingsbehoeften.
