Een RTD (Resistance Temperature Detector) is een sensor waarvan de weerstand verandert naarmate de temperatuur verandert.De relatie tussen weerstand en temperatuur is bekend en herhaalbaar in de loop van de tijdEen RTD is een passief apparaat.Externe elektronische apparaten worden gebruikt om de weerstand van de sensor te meten door een kleine elektrische stroom door de sensor te laten gaan om een spanning te genererenMeestal 1 mA of minder meetstroom, maximaal 5 mA zonder risico op zelfverwarming.
Een snelle detail:
Naam:Mineraalgeïsoleerde RTD-kabel
Type:Pt100
Leidermateriaal: Ni
Isolator: 99,6% hoog zuiverheids MgO
Kernnummer: 3, 4, 6,8
Verpakkingsmateriaal: SS321(SS304), SS316
Diameter: 3,0 mm tot 12,7 mm
Toepassing: aansluiting met thermocouple en instrumentenmachine
Plaats van oorsprong: Zhejiang, China (vastland)
milieuvriendelijk: ja
MOQ: 100m
Certificaat: ISO
Monstertyd: alle soorten op voorraad
Handelsvoorwaarden: FOB, EXW, CIF, CFR
Betalingstermijn: T/T, Western Union, L/C
Nominale afmeting van thermo- en RTD-kabel:
| Dag |
Wanddikte |
Dirigent Dia |
Zuiverheid van MgO |
Geïsoleerde weerstand |
| 0.5±0.025 |
≥ 10%D |
≥15%D |
≥ 99,4% |
Kamertemperatuur > 100 MΩ/75 V |
| 1.0±0.025 |
| 1.5±0.025 |
| 1.6±0.025 |
| 2.0±0.025 |
| 3.0±0.030 |
Kamertemperatuur > 100MΩ/500V 500°C > 5MΩ/500V |
| 4.0±0.045 |
| 4.8±0.045 |
| 5.0±0.045 |
| 6.0±0.060 |
| 6.4±0.060 |
| 8.0±0.080 |
Gewichtstabel:
| Type |
Dia. - Ik weet het. |
SS304 SS316 |
| 3 kern |
4 kernen |
6 kern |
| Ni |
3.0 |
0.045 |
0.039 |
0.040 |
| 3.2 |
0.051 |
0.046 |
0.046 |
| 4.0 |
0.075 |
0.074 |
0.074 |
| 4.8 |
0.108 |
0.105 |
0.107 |
| 5.0 |
0.116 |
0.113 |
0.115 |
| 6.0 |
0.180 |
0.164 |
0.163 |
| 6.4 |
0.203 |
0.204 |
0.191 |
| 8.0 |
0.297 |
0.363 |
0.301 |
Wat is een RTD-sensor?
De term RTD staat voor Resistance Temperature Detector. Deze sensor staat ook bekend als Resistance thermometer. Deze sensor wordt gebruikt om de temperatuur te meten.
Meestal zijn ze verkrijgbaar in de vorm van een fijne draad van platina-nikkel of koper, die om een keramische of glazen kern wordt gewikkeld.Deze sensor maakt gebruik van de relatie temperatuur/weerstand van de draad om de temperatuur te meten.
Toepassingen van OTO:
RTD-sensoren worden in de automobielindustrie gebruikt voor het meten van de motortemperatuur, een olieniveau-sensor, inlaatluchttemperatuursensoren.In de communicatie en instrumentatie voor het detecteren van de overtemperatuur van versterkers, transistor gain stabilisatoren, enz...
RTD wordt gebruikt in krachtelektronica, computer, consumentenelektronica, voedselverwerking, industriële elektronica, medische elektronica, militaire en ruimtevaart.

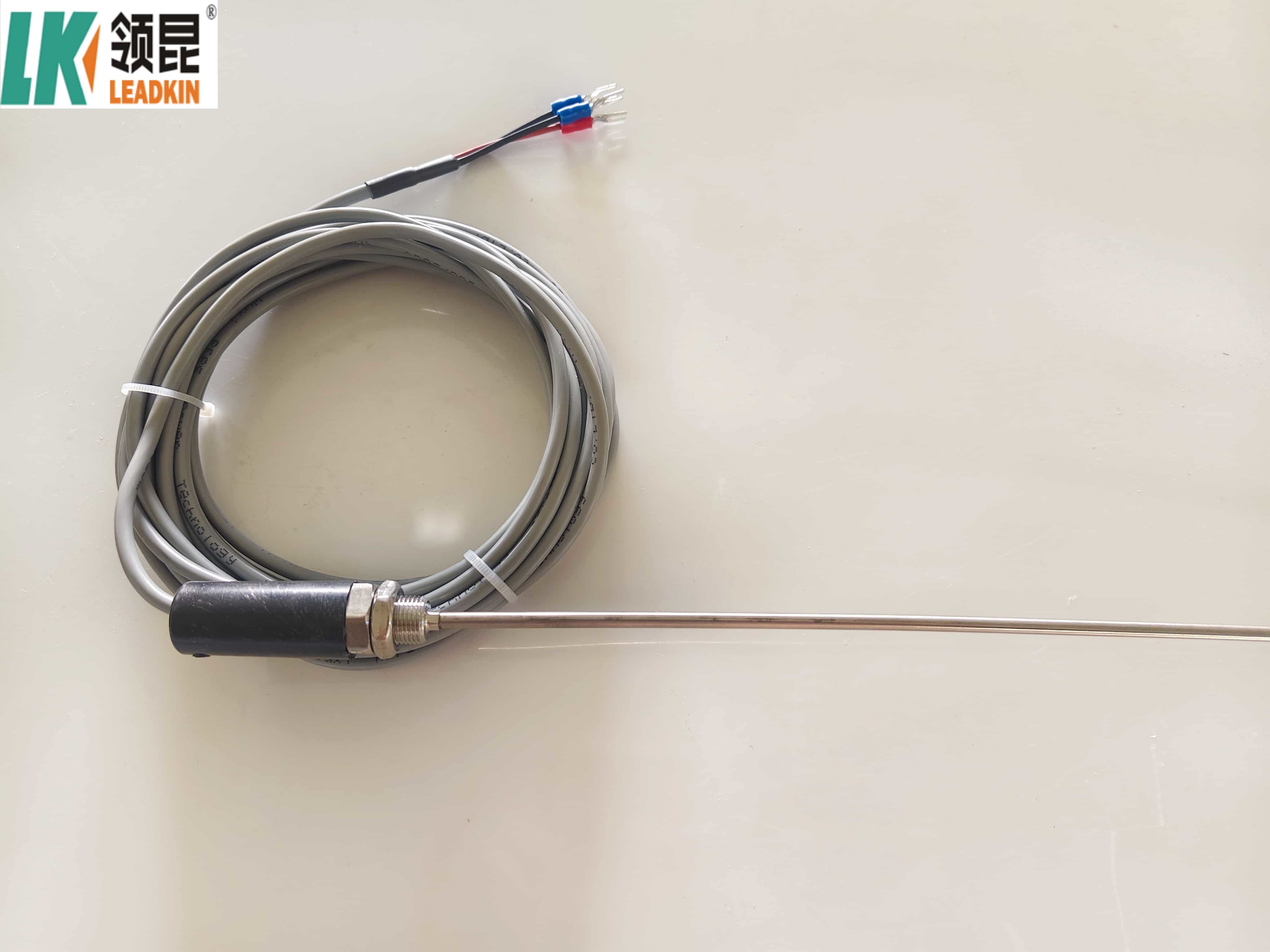

Foto's van het product:
Bedrijfsgegevens:
A. Inspectiewerkplaats
100% test voor elke spoel kabel, zorg voor goede kwaliteit producten aan de klant.
B. tentoonstelling
Opdracht:
| 1Precies. |
| 2- Bevestig de prijs, de handelsvoorwaarde, de doorlooptijd, de betalingstermijn, enz. |
| 3. LEADKIN-verkoop stuurt de proforma factuur met LEADKIN-zegel. |
| 4De klant regelt de betaling voor de borg en stuurt ons een bankbewijs. |
| 5. Midden Productie-stuur foto's om de productielijn te laten zien waarin u uw producten kunt zien. Bevestig de geschatte levertijd opnieuw. |
| 6Eindproductie - Massaproductieproducten foto's. |
| 7De klanten betalen voor het saldo en LEADKIN stuurt de goederen. |
| 8De bestelling is perfect afgerond als u de goederen ontvangt en er tevreden mee bent. |
| 9Feedback aan LEADKIN over kwaliteit, service, marktfeedback en suggesties. |
