Snelle details:
Type: K, N, E, J, T
Merk: LEADKIN
Kernnummer: 2, 4, 6
Diameter: 0,5 mm tot 12,7 mm
Gebruik: voor het maken van thermocouples
Isolator: 99,6% hoog zuiverheids MgO
Monstertyd: alle soorten op voorraad
Handelsvoorwaarden: FOB, EXW, CIF, CFR
Betalingstermijn: T/T, Western Union, L/C
Verpakkingsmateriaal: SS321(SS304), SS316
Toepassing: aansluiting met thermocouple en instrumentenmachine
Het materiaal van de geleider: NiCr-NiSi, NiCrSi-NiSi), NiCr-Konstantan, Fe-Konstantan, Cu-Konstanta
Naam:Fabrieksdirecte typen 2/4/6/8 Kerns Mineraal geïsoleerde kabel K/N/E/J/T Mi kabel voor thermocouple
Type voor schede draad type K
| Productnaam |
Code |
Type |
Shaethmateriaal |
Buiten Dia. |
Temperatuur |
| NiCr-NiSi /NiCr-NiAl |
KK |
K |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5-3.2 |
600 |
| 4.0-8.0 |
800 |
| SS310 Inconel600 |
0.5-1.0 |
500 |
| 1.5-3.2 |
800 |
| 4.0-6.4 |
900 |
| 8.0-12.7 |
1000 |
| NiCrSi-NiSi |
NK |
N |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5-3.2 |
600 |
| 4.0-8.0 |
800 |
| SS310 Inconel600 |
0.5-1.0 |
500 |
| 1.5-3.2 |
800 |
| 4.0-6.4 |
900 |
| 8.0-12.7 |
1000 |
| NiCr-Konstantan |
EK |
E |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5-3.2 |
600 |
| 4.0-8.0 |
800 |
| Fe-Konstantan |
JK |
J |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5-3.2 |
600 |
| 4.0-8.0 |
800 |
| Cu-Konstantan |
TK |
T |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5-3.2 |
600 |
| 4.0-8.0 |
800 |
| RhPt10-Ph |
SK |
S |
Inconel600 |
6.0-12.7 |
1100 |
Precisiteit voor schede draad type K
| Type |
Klasse I |
|
Klasse II |
| Precisiteit |
Temperatuurbereik |
|
Precisiteit |
Temperatuurbereik |
| K |
± 1,5°C |
-40~375°C |
|
± 2,5°C |
-40~375°C |
| ± 0,4% |
375°C-1000°C |
|
± 0,75% |
375°C-1000°C |
| N |
± 1,5°C |
-40~375°C |
|
± 2,5°C |
-40~375°C |
| ± 0,4% |
375°C-1000°C |
|
± 0,75% |
375°C-1000°C |
| E |
± 1,5°C |
-40~375°C |
|
± 2,5°C |
-40~375°C |
| ± 0,4% |
375°C-800°C |
|
± 0,75% |
375°C-800°C |
| J |
± 1,5°C |
-40~375°C |
|
± 2,5°C |
-40~375°C |
| ± 0,4% |
375°C-800°C |
|
± 0,75% |
375°C-800°C |
| T |
± 0,5°C |
-40°C tot 125°C |
|
±1,0°C |
-40°C tot 125°C |
| ± 0,4% |
125°C-350°C |
|
± 0,75% |
125°C-350°C |
| S |
0-1100°C |
±1,0°C |
|
0-1100°C |
± 1,5°C |
1. Toepassing
Thermocouple minerale geïsoleerde kabel wordt op grote schaal toegepast in de industrie, worden gebruikt voor stroom- en besturingscircuits van kritieke apparatuur, zoals temperatuurmeters;een bewezen keuze voor de fabricage van hoogtemperatuursonden.
2. bouw
Het wordt gemaakt door één of meer draadgeleiders in een cirkelvormige koperbuis te plaatsen en de tussenliggende ruimtes te vullen met droog magnesiumoxidepoeder.
De totale montage wordt vervolgens tussen rollen geperst om de diameter te verkleinen (en de lengte te vergroten).
Een met mineralen geïsoleerde thermocouple (MI) -kabel is een gespecialiseerd type kabel die wordt gebruikt voor temperatuurmeting in verschillende industriële toepassingen.Het bestaat uit twee verschillende metalen draden (meestal van verschillende legeringen) die aan één uiteinde met elkaar verbonden zijn om een thermocouple-verbinding te vormenDe verbinding wordt vervolgens ingesloten in een mineraal isolatiemateriaal, meestal magnesiumoxide (MgO), dat elektrische isolatie en mechanische bescherming biedt.
De minerale isolatie is dicht om de thermocouple draden verpakt, waardoor een goede thermische geleidbaarheid tussen de draden en de buitenste behuizing wordt gewaarborgd.De buitenmantel is meestal gemaakt van een corrosiebestendig materiaal zoals roestvrij staal of Inconel.
De MI-constructie biedt verschillende voordelen voor thermocouple-toepassingen.De minerale isolatie beschermt de thermocouple draden tegen oxidatie, verontreiniging en vochtinvoer, waardoor nauwkeurige en betrouwbare temperatuurmetingen worden gewaarborgd.
Mineralisch geïsoleerde thermocouple kabels kunnen worden aangepast met verschillende draadmaterialen en omhulselgroottes om aan specifieke temperatuurbereiken en omgevingsomstandigheden te voldoen.Ze worden vaak gebruikt in industrieën zoals petrochemie., energieopwekking, metaalverwerking en ruimtevaart, waar een nauwkeurige en robuuste temperatuurmeting vereist is.

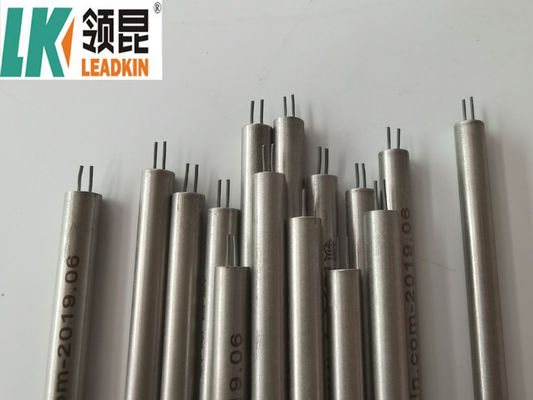

Foto's van het product
Bedrijfsgegevens:
A. Hoofdproducten
B. Pakket
We voegen thermisch krimpbuis en plastic film toe om een hoge isolatieweerstand te garanderen.
Behalve notities, hebben we ook een paskaart en testrapport voor elke kabel.
C. tentoonstelling
Productvoordeel:
1:Hoogtemperatuurbestendigheid, flexibiliteit, corrosiebestrijding, snelle en nauwkeurige temperatuurmeting.
2Hoogtemperatuurbestendige verlengdraad.
3:De lengte van de sonde kan worden aangepast, de sonde kan worden gebogen.
4:Willige buiging, hoge temperatuurweerstand, lange levensduur, snelle reactiesnelheid, vaste veer.
5Hoogprecisie temperatuurcontrolesonde.
6Snel reageren.
